Variable Frequency Series Mataas na boltahe AC Resonance Test System para sa Pagsubok sa Cable ng GIS
Prinsipyo ng pagtatrabaho
Ang variable na serye ng dalas ng mataas na boltahe AC resonance test system ay gumagamit ng prinsipyo ng serye resonance, gumagamit ng excitation transpormer upang ma -excite ang serye resonance circuit, at inaayos ang dalas ng output ng variable frequency controller upang gawin ang loop inductance l at ang sample c resonate sa serye. Ang boltahe ng resonance ay ang boltahe na inilalapat sa sample.
Pangunahing tampok
1) Ang reaktor ay nagpatibay ng maraming magkahiwalay na disenyo, na hindi lamang maaaring matugunan ang mga kinakailangan ng mataas na boltahe at maliit na kasalukuyang mga kondisyon ng pagsubok sa kagamitan, ngunit natutugunan din ang mga kinakailangan ng mababang boltahe AC na may testand na pagsubok sa boltahe, at may malawak na saklaw ng aplikasyon.
2) Ang sistema ng pagsubok ng AC resonance na ito ay isang mainam na AC na may mga kagamitan sa pagsubok ng boltahe para sa pandaigdigang mga kagawaran ng pagsubok na may mataas na boltahe, pag-install ng kuryente at mga yunit ng pagpapanatili ng engineering.
3) Ang sistema ng pagsubok ng AC resonance ay pangunahing binubuo ng dalas ng control control control power supply, excitation transpormer, reaktor, capacitive boltahe divider, at compensation capacitor (opsyonal).
4) Ang ika -5 henerasyon ng DSP Frequency conversion na lubos na isinama na teknolohiya.
5) Maaari itong konektado sa isang panlabas na mouse o computer, at ang data ay maaaring masubaybayan at basahin sa real time.
6) Mga mode ng pagtatrabaho: Ganap na awtomatikong mode, manu -manong mode, awtomatikong pag -tune ng manu -manong mode ng pagpapalakas.
7) Mag -imbak at mag -print ng data. Ang naka -imbak na numero ng data ay isang numero, na maginhawang tumutulong sa mga gumagamit na makilala at maghanap.
8) Maliit na sukat, magaan na timbang, madaling mapatakbo, ang bigat ng isang solong piraso ng kagamitan ay 1/5 ng tradisyonal.
9) Patibay ang proseso ng potting at casting at gumamit ng mataas na lakas at mataas na insulating glass wire upang balutin ang panlabas na silindro
10) Ang aparato ay naglalabas ng isang purong sine wave, at ang supply ng kuryente ay isang resonant filter circuit na may rate ng pagbaluktot ng alon ng ≤1%.
11) Maramihang mga pag -andar ng proteksyon, kabilang ang mataas na proteksyon ng overvoltage ng boltahe, proteksyon ng paglabas, mababang boltahe overcurrent, overcurrent protection, detuning protection, zero flashover protection, emergency shutdown, at undervoltage protection
12) 8-pulgada malaking kulay na LED touch display.
Proyekto para sa AC withstand boltahe test ng mga sistema ng kuryente hanggang sa 500kV.
Saklaw ng aplikasyon:
Nakakatugon sa AC kasama ang pagsubok ng boltahe ng boltahe na 110KV at 220KV power cable, 220KV power transformer, at 220KV at 500KV power system na kagamitan;
Komposisyon ng aparato:
Binubuo ito ng isang variable na dalas ng suplay ng kuryente, isang excitation transpormer, isang high-boltahe na resonant reaktor, at isang capacitive boltahe divider;
Teknikal na index (maaaring ipasadya ayon sa iba't ibang mga produkto ng pagsubok)
| Na -rate na boltahe ng output | 0-800kv |
| Na -rate na kapasidad | 1600kva |
| Na -rate na kasalukuyang | 2a |
| Solong reaktor | 400kva/200kv |
| Power Supply | Inirerekumenda ang 380V ± 10%, 50/60Hz (maaaring ipasadya ayon sa iyong mga pangangailangan). |
| Buong oras ng pagtatrabaho sa pag -load | Payagan ang patuloy na trabaho 60min |
| Kalidad na kadahilanan | aparato mismo q≥30 (f = 45hz) |
| Dalas ng pagtatrabaho | 30-300Hz |
| Output waveform | sine wave |
| Pagsukat ng kawastuhan | Epektibong Halaga 1.5 klase |
| Ang rate ng pagbaluktot ng alon | output boltahe ng alon ng pagbaluktot ng boltahe ≤ 1% |

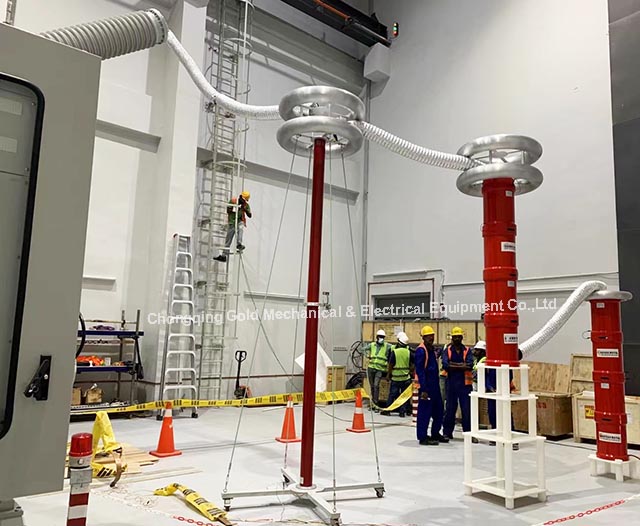

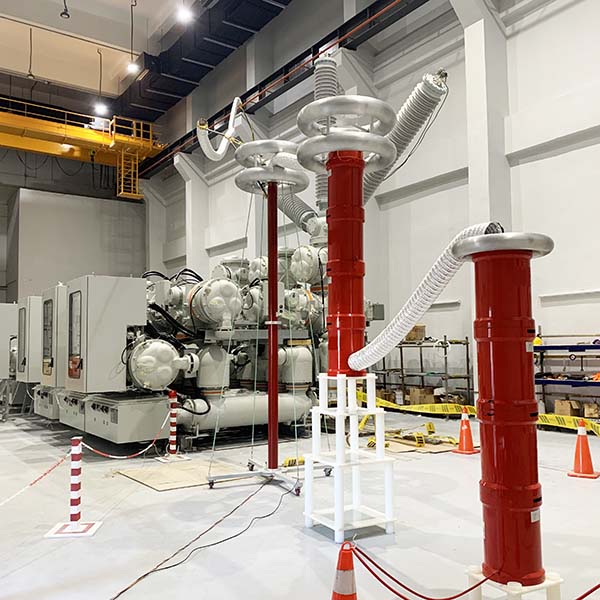

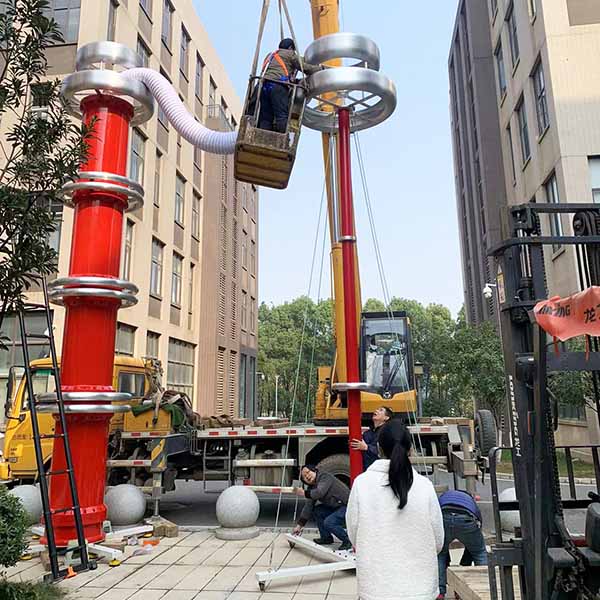

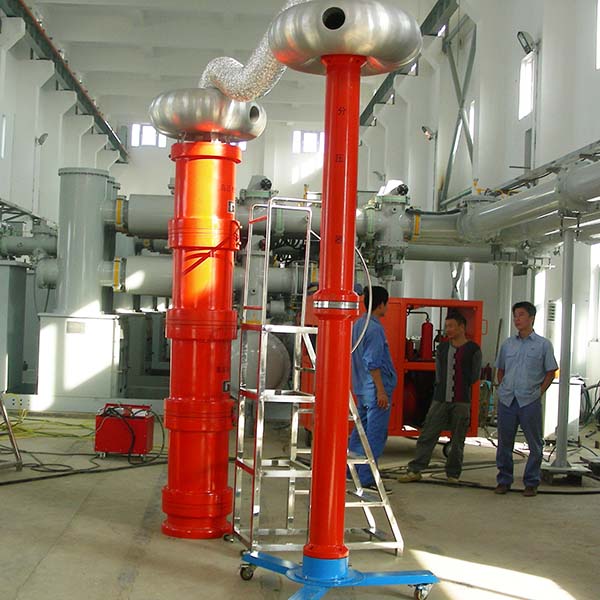

Trabaho sa site
--- Variable Frequency Series Mataas na boltahe AC Resonance Test System
