Gdxz variable frequency series ac resonant test system

Gdxz

Variable Frequency Series AC Resonant Test System

Ano ang variable frequency series ac resonant test system?

Ang variable frequency series AC resonant test system ay pangunahing binubuo ng variable na dalas ng control power supply, excitation transpormer, mataas na boltahe reaktor, mataas na boltahe divider at iba pa. Ang variable frequency series ac resonant test system ay gumagamit ng prinsipyo ng serye resonance, gumagamit ng excitation transpormer upang ma -excite ang serye resonance circuit, inaayos ang dalas ng output ng dalas na conversion controller, at ginagawang loop inductance l at ang produkto ng pagsubok c resonate sa serye , at ang boltahe ng resonance ay ang boltahe na idinagdag sa produkto ng pagsubok.

Ang variable frequency series AC resonant test system ay malawakang ginagamit sa electric power, metalurhiya, petrolyo, kemikal at iba pang mga industriya, at angkop para sa handover at pag-iwas sa pagsubok ng malaking kapasidad, high-boltahe na mga sample ng pagsubok na capacitive.

Ang boltahe ng pagsubok (KV) at kapasidad (KVA) ay maaaring ipasadya ayon sa object object o mga kinakailangan ng customer.

Mga kinakailangan sa pagsubok at pagsubok (halimbawa: 216kva/216kv)

1) Ang AC na nakatiis sa boltahe ng pagsubok ng 220KV GIS, ang dalas ng pagsubok ay 30-300Hz, ang boltahe ng pagsubok ay hindi lalampas sa 216kV, at ang oras ng pagsubok ay 1min.

2) Ang AC na nakatiis ng pagsubok ng boltahe ng 35kV switch, ang dalas ng pagsubok ay 30-300Hz, ang boltahe ng pagsubok ay hindi lalampas sa 95kV, at ang oras ng pagsubok ay 1min.

3) 35KV/300mm2 cable 1km AC withstand boltahe test, capacitance≤0.1945uf, ang dalas ng pagsubok ay 30-300Hz, ang boltahe ng pagsubok ay 52kV, ang oras ng pagsubok ay 5min.

4) 10KV/300mm2 cable 2.5km AC withstand boltahe pagsubok, kapasidad ≤0.94uf, dalas ng pagsubok 30-300Hz, boltahe ng pagsubok 22kv, oras ng pagsubok 5min.

5) 110KV/63000KVA Transformer Ganap na Insulated AC withstand boltahe pagsubok, kapasidad ≤0.02uf, dalas ng pagsubok 45-65Hz, boltahe ng pagsubok 160kv, oras ng pagsubok 1min.

6) AC kasama ang pagsubok ng boltahe ng boltahe ng 110kV/630mm2 cable 0.1km, kapasidad ≤0.0201uf, dalas ng pagsubok 30-300Hz, boltahe ng pagsubok 128kv, oras ng pagsubok 60min.

Pangunahing teknikal na index at pag -andar  (hal.: 216kva/216kv)

• Na -rate na Kapasidad: 216kva;

• Power ng input: solong phase 220 o three-phase 380V, 50Hz;

• Rated boltahe: 36kv; 72kv; 216kv

• Na -rate na kasalukuyang: 6a; 3a; 1a

• Dalas ng pagtatrabaho: 30-300Hz;

• Output waveform: sine wave

• Rate ng pagbaluktot ng Waveform: output boltahe ng pagbaluktot ng alon ng boltahe;

• Oras ng pagtatrabaho: Payagan ang tuluy -tuloy na 60min sa ilalim ng na -rate na pag -load; Over-boltahe 1.1 beses sa loob ng 1 minuto;

• Pagtaas ng temperatura: Pagkatapos ng 60 minuto ng patuloy na operasyon sa ilalim ng na -rate na pag -load, ang pagtaas ng temperatura ay ang65k;

• Kalidad na kadahilanan: ang aparato mismo q≥30 (f = 45Hz);

• Pag -andar ng Proteksyon: Overcurrent, Overvoltage at Flashover Protection para sa nasubok na produkto (tingnan ang seksyon ng Variable Frequency Power Supply para sa mga detalye);

• Pagsukat ng Katumpakan: Sistema ng Epektibong Halaga 1.5 Klase.

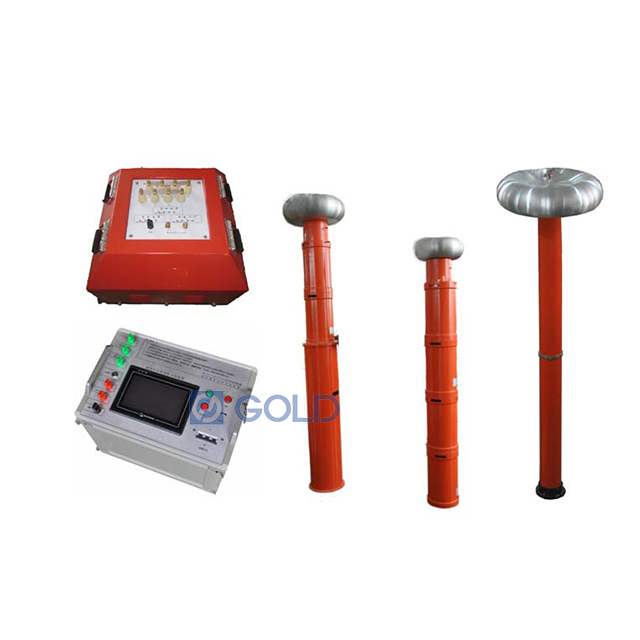

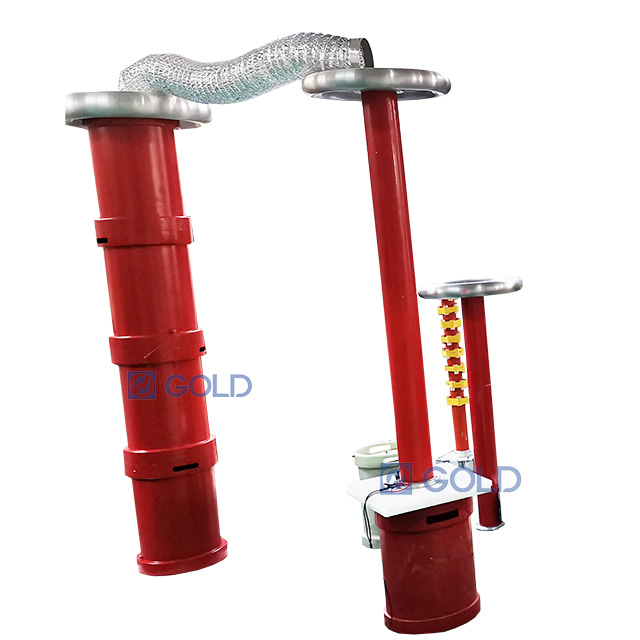

Pangunahing sangkap

• Variable Frequency Control Power Supply

• Excitation transpormer

• Reaktor

• Capacitive boltahe divider

• Compensation Capacitor (Opsyonal)

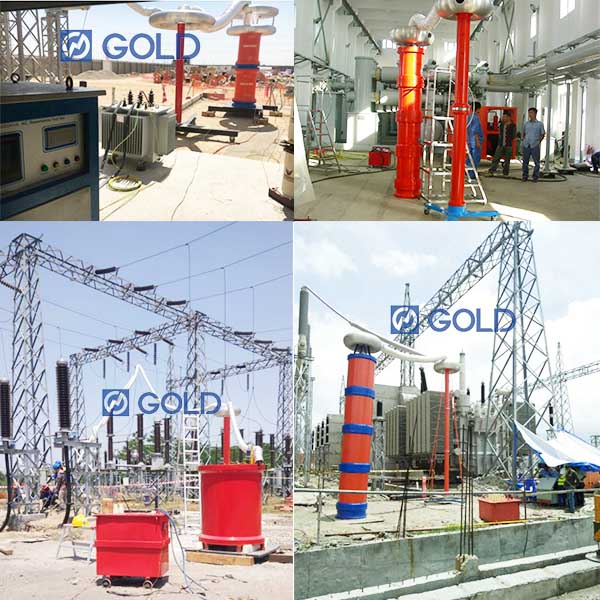

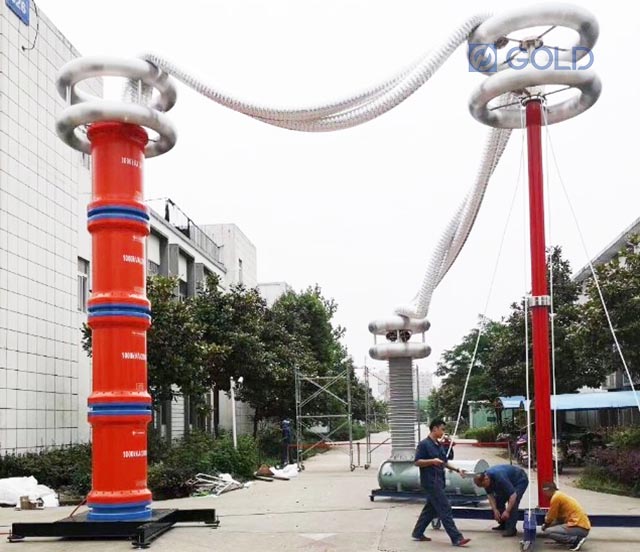

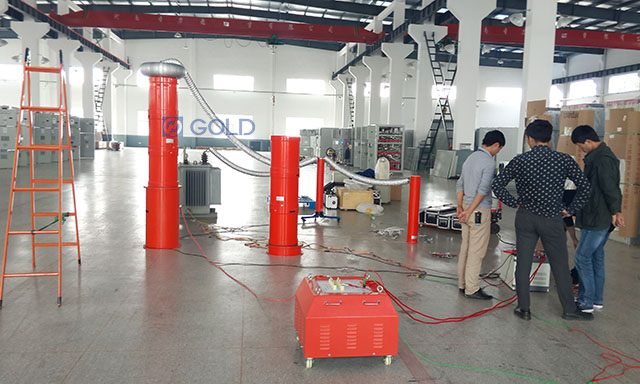

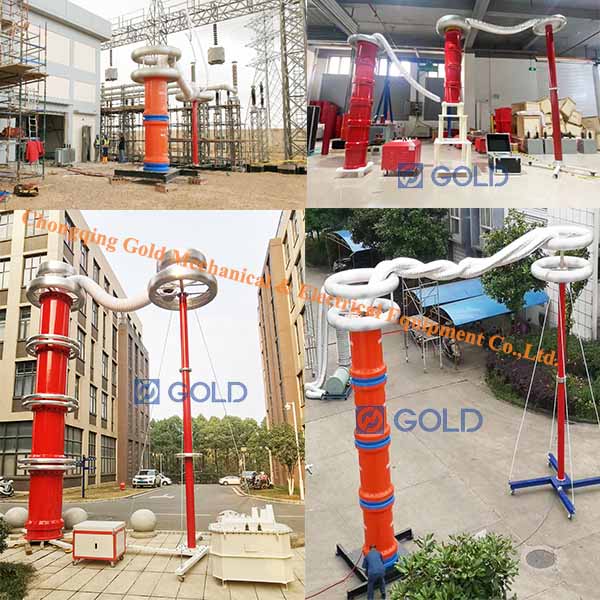

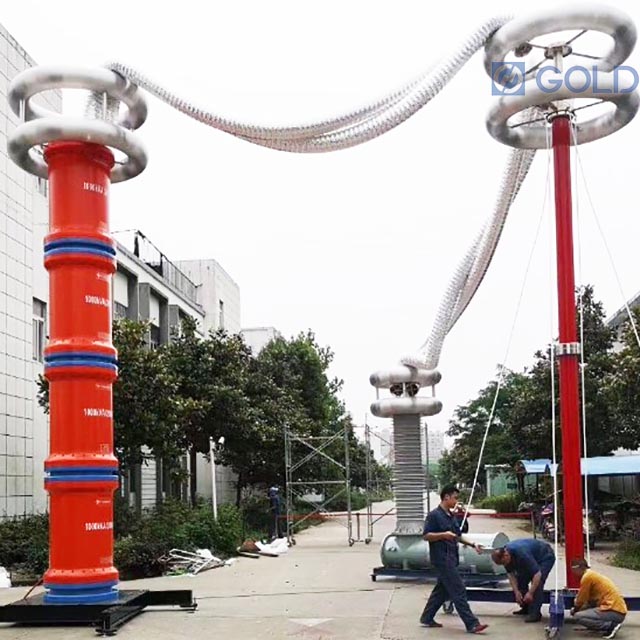

Mga kaso

 Pangunahing mga teknikal na tampok

1) Ang aparato ay may mga pag-andar ng proteksyon tulad ng overvoltage, overcurrent, zero-posisyon start, system detuning (flashover), atbp. Maaaring maitala kapag naganap ang flashover, ang halaga ng boltahe ay naitala para sa eksperimentong pagsusuri.

2) Madaling gamitin sa bukid.

3) Ang aparato ay may tatlong mga mode na nagtatrabaho: awtomatikong mode, manu -manong mode, awtomatikong pag -tune at manu -manong mode ng pagpapalakas; Maginhawa para sa mga gumagamit na pumili ng kakayahang umangkop ayon sa mga kondisyon ng site at pagbutihin ang bilis ng pagsubok.

4) Maaari itong mag -imbak at mag -print ng data sa iba't ibang mga lugar, at ang naka -imbak na numero ng data ay isang numero, na maginhawa para makilala at maghanap ang mga gumagamit.

5) Kapag ang aparato ay awtomatikong nagwawalis ng dalas, ang panimulang punto ng dalas ay maaaring itakda nang arbitraryo sa loob ng tinukoy na saklaw, at ang direksyon ng walis ay maaaring mapili pataas o pababa. Kasabay nito, ipinapakita ng malaking LCD screen ang curve ng pag -scan, na kung saan ay maginhawa para sa mga gumagamit na intuitively na maunawaan kung matatagpuan ang punto ng resonance.

6) Gamit ang teknolohiya ng platform ng DSP, ang mga pag-andar at pag-upgrade ay maaaring dagdagan o mabawasan ayon sa mga pangangailangan ng gumagamit, at ang interface ng palitan ng man-machine ay mas madaling gamitin.

7) Ang kinakailangang kapasidad ng supply ng kuryente ay lubos na nabawasan. Ang serye ng resonant power supply ay gumagamit ng resonant reaktor at ang kapasitor upang sumasalamin upang makabuo ng mataas na boltahe at malaking kasalukuyang. Sa buong sistema, ang supply ng kuryente ay kailangan lamang magbigay ng bahagi ng pagkonsumo ng kuryente sa system, kaya ang kapangyarihan ng suplay ng kuryente na kinakailangan para sa pagsubok ay 1/q lamang ng kapasidad ng pagsubok.

8) Ang bigat at dami ng kagamitan ay lubos na nabawasan. Sa aparato ng resonans ng serye, ang napakalaking high-power boltahe regulator at ordinaryong high-power frequency test transpormer ay tinanggal, at ang resonant excitation power supply ay nangangailangan lamang ng 1/q ng kapasidad ng pagsubok, na lubos na binabawasan ang bigat at dami ng System. Kadalasan, pangkaraniwan ito 1/10-1/30 ng aparato ng pagsubok.

9) Epektibong pagbutihin ang alon ng boltahe ng output. Ang resonant power supply ay isang resonant filter circuit, na maaaring mapabuti ang pagbaluktot ng alon ng boltahe ng output, makakuha ng isang mahusay na alon ng sine, at epektibong maiwasan ang maling pagbagsak ng produkto ng pagsubok sa pamamagitan ng harmonic peak.

10) Pigilan ang malaking short-circuit kasalukuyang mula sa pagsunog ng punto ng kasalanan. Sa estado ng resonans ng serye, kapag ang kahinaan ng pagkakabukod ng produkto ng pagsubok ay nasira, ang circuit ay natanggal kaagad, at ang kasalukuyang loop ay mabilis na bumaba sa 1/q ng normal na kasalukuyang pagsubok. Kung ang tradisyunal na kahanay na resonance o test transpormer ay ginagamit para sa pag -iwas sa pagsubok ng boltahe, ang kasalukuyang breakdown ay agad na tumataas ng dose -dosenang beses. Kumpara sa dalawa, ang short-circuit kasalukuyang at ang breakdown kasalukuyang ay daan-daang beses na naiiba. Ang serye ng resonance ay maaaring epektibong makahanap ng mga mahina na puntos ng pagkakabukod, at walang pag-aalala ng malaking short-circuit na kasalukuyang nasusunog ang punto ng kasalanan.

11) Hindi magkakaroon ng anumang overvoltage ng pagbawi. Kapag bumagsak ang sample, ang mataas na boltahe ay nawawala kaagad dahil sa pagkawala ng mga kondisyon ng resonance, ang arko ay mapatay ang boltahe ng flashover. Ang proseso ay isang pansamantalang proseso ng oscillatory ng pag -iipon ng enerhiya, na mahaba at walang overvoltage ng pagbawi na nangyayari.
