Hv withstand test kagamitan series resonant AC hipot test system para sa mga cable at gis switchgear

Gdxz

Hv withstand test kagamitan series resonant AC hipot test system para sa mga cable at gis switchgear

1. Panimula ng  GDXZ Series Resonant AC Hipot Test System:

• Ang GDXZ Series Resonant AC Hipot Test System ay may malawak na hanay ng mga aplikasyon, higit sa lahat para sa AC na nakatiis sa pagsubok ng boltahe ng mga cross-linked cable, hydroelectric generator, power transformer, CT PT, Busbars, GIS, atbp.

• Ang serye ng resonant power supply ay bumubuo ng mataas na boltahe at mataas na kasalukuyang sa pamamagitan ng resonance ng resonant reaktor at nasubok na kapasitor. Sa buong sistema, ang supply ng kuryente ay kailangan lamang magbigay ng aktibong pagkonsumo ng system, samakatuwid, ang kinakailangan  Ang pagkonsumo ng kuryente para sa eksperimento ay 1/q lamang ng kapasidad ng pagsubok, na lubos na binabawasan ang kinakailangang kapasidad ng supply ng kuryente.

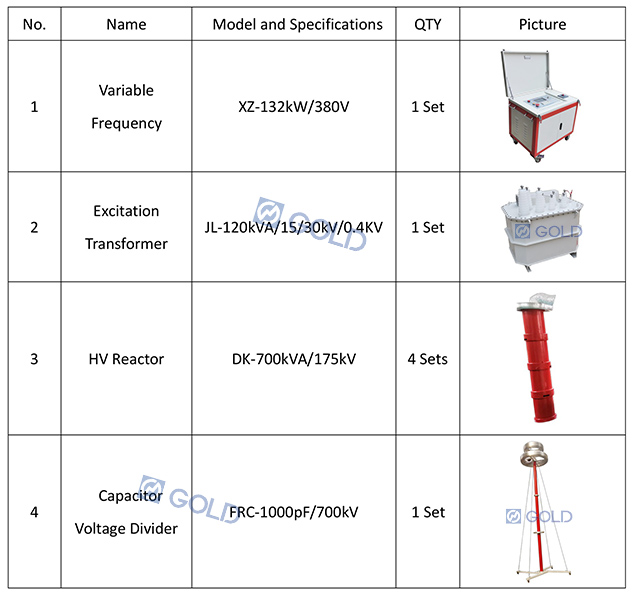

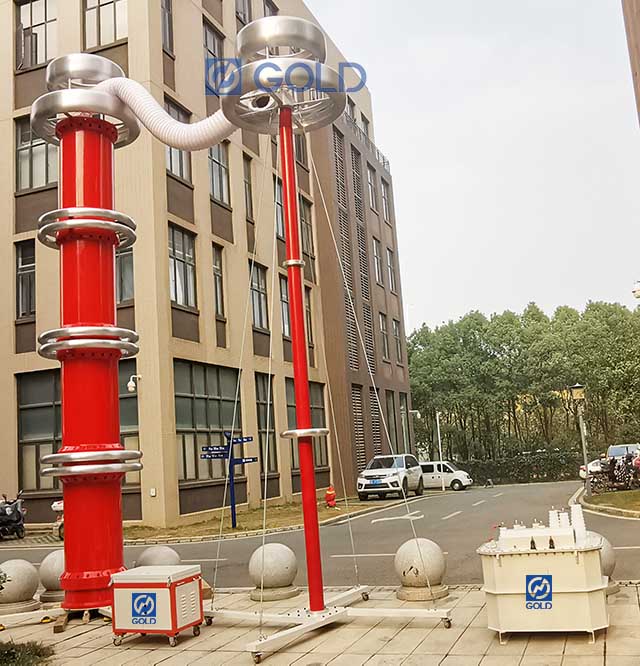

2. Pangunahing sangkap ng GDXZ  Series Resonant AC Hipot Test System (halimbawa: 2800kva, 700kv)

3. Teknikal na Index

(1) Na -rate na Kapasidad: 2800kva (Maaari bangasadya ang iba't ibang rated na kapasidad ayon sa mga kinakailangan ng customer)

(2) Na -rate na boltahe: 700kv (Maaari bangasadya ang iba't ibang rate ng boltahe ayon sa mga kinakailangan ng customer)

(3) Na -rate na kasalukuyang: 4a

(4) Pag -aayos ng Pagsukat: Epektibong Halaga 1.5 Klase

(5) dalas ng pagtatrabaho: 30-300Hz

(6) Output waveform: sine wave

(7) Kalidad Factor: aparato mismo q≥30 (f = 45hz)

.

(9) Input Power Supply: Tatlong Phase 380V, 50/60Hz. (o ayon sa mga kinakailangan ng customer).

(10) oras ng pagtatrabaho: sa ilalim ng na -rate na pag -load, payagan ang patuloy na trabaho 60min; Overvoltage 1.1 beses sa loob ng 1 minuto

(11) pagtaas ng temperatura: pagtaas ng temperatura ≤65k pagkatapos ng patuloy na operasyon sa ilalim ng na -rate na pag -load para sa 60min

.

(13) nakapaligid na temperatura: -20 ℃ -55 ℃

(14) kamag -anak na kahalumigmigan: ≤90%RH

(15) Altitude: ≤2000 metro

4. Alamin ang kapasidad

Disenyo ng 4 na reaktor, at ang nag -iisang reaktor ay 700kva/175kv/4a/1240h. Ang kabuuang kapasidad ay 2800kva.

AC withstand boltahe test na 500kV at sa ibaba GIS, switchgear at iba pang kagamitan sa substation. Ang dalas ng pagsubok ay 30-300Hz, ang kapasidad ≤0.017uf. Ang boltahe ng pagsubok ay hindi lalampas sa 700kV, at ang oras ng pagsubok ay 1min.

Gumamit ng apat na reaktor sa serye (factor 1.2), pagkatapos l = 124*4*1.2 = 595h, pagkatapos:

Dalas ng pagsubok: f = 1/2π√lc = 1/(2*3.14*√595*0.017*10^-6) = 50Hz

Pagsubok Kasalukuyang: i = 2πfcu test = 2π*50*0.017*10^-6*660*103 = 3.6a

Ang kapasidad ng aparato ay nakatakda sa 2800kva/700kV, nahahati sa 4 na reaktor, at ang nag -iisang reaktor ay 700kva/175kV/4a/124h. Ang paggamit ng mga reaktor sa serye at kahanay ay maaaring matugunan ang mga kinakailangan sa pagsubok sa itaas ng nasubok na produkto.

5. Ano ang dapat nating pansinin bago gawin  Series resonance test para sa GIS?

Ang GIS AC withstand voltage test ay tinatawag ding GIS Series Resonance Test. Matapos mai -install ang kagamitan ng GIS at naka -debug sa site, kinakailangan ang isang pag -iwas sa pagsubok ng boltahe. Kinakailangan upang suriin kung ang pagganap ng pagkakabukod pagkatapos ng pangkalahatang pag -install ay buo, pag -aralan at i -verify kung mayroong iba't ibang mga nakatagong panganib na magiging sanhi ng pagkabigo ng GIS, at ang paggamit ng GIS ay hindi gagana nang normal.

1) Ang object ng pagsubok ay dapat na ganap na mai -install, napalaki sa rate ng density, at ang mga theseries resonance na may pag -iwas sa boltahe ay maaari lamang isagawa pagkatapos ng pagsubok sa airtightness at pagsukat ng gas na kahalumigmigan.

2) Bago ang pag -iwas sa pagsubok ng boltahe, ang paglaban ng pagkakabukod ng produkto ng pagsubok ay dapat masukat.

3) Bago ang pagsubok ng boltahe ng boltahe, ang pangalawang paikot-ikot ng lahat ng kasalukuyang mga transformer sa GIS ay dapat na maikli at saligan.

4) Bago ang pagsubok ng boltahe ng boltahe, ang mga high-boltahe na mga cable, overhead line, power transformer at electromagnetic boltahe transformer Gagamitin din kasama ang pangunahing circuit para sa pag -iwas sa pagsubok ng boltahe), ang mga aresto sa kidlat at mga proteksiyon na spark gaps.

5) Ang bawat bahagi ng pangunahing circuit ng GIS ay dapat masuri para sa pag -iwas sa boltahe.

6. GDXZ Series Resonant AC Hipot Test System sa pagsubok sa site:

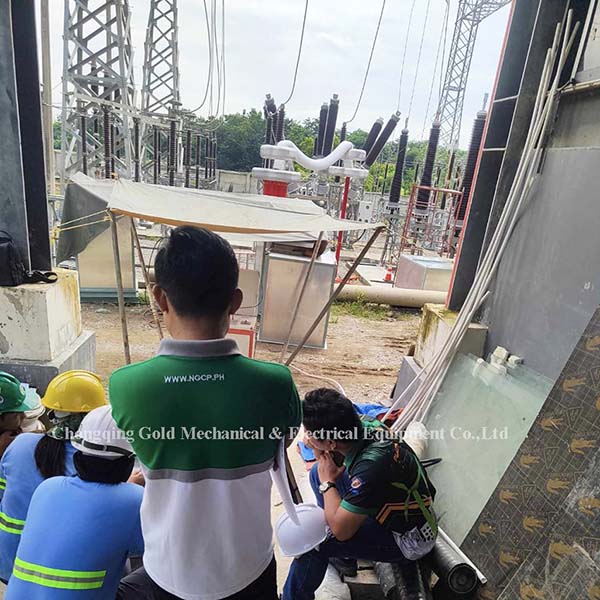

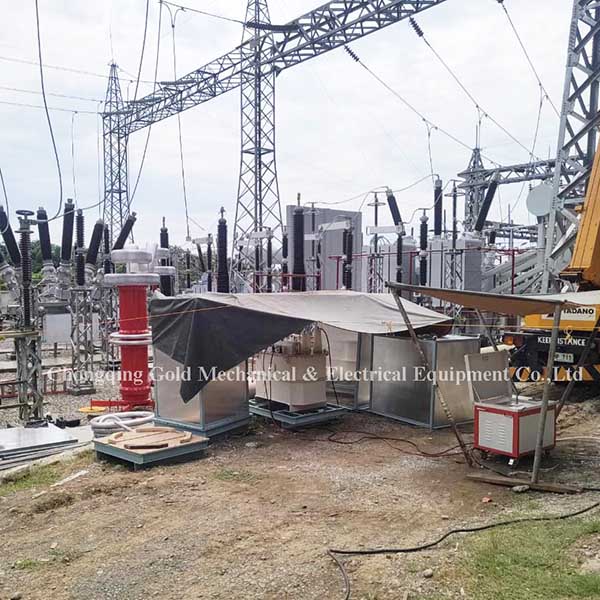

Ang proyekto ng NGCP sa Pilipinas

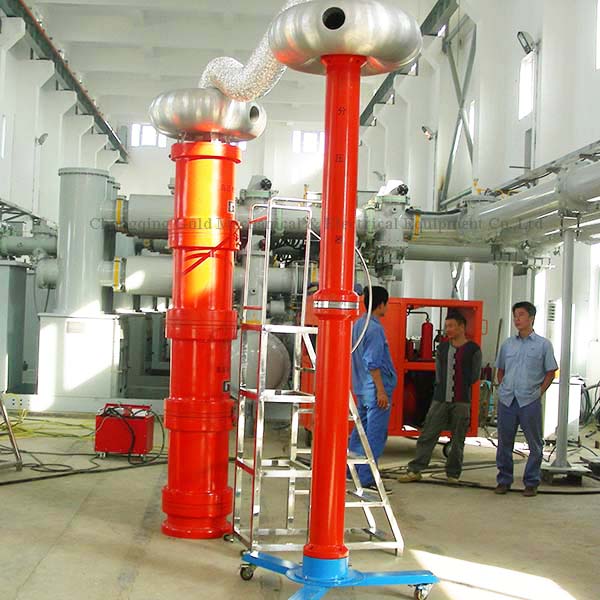

Pagsubok sa GIS

230KV Power Cable Testing
