GDVA-405
CHONGQING GOLD
9030849000
Magagamit na Pamantayan sa Pagsubok:
IEC61869
IEC60044-1 Mga Transformer ng Instrumento - Bahagi 1: Kasalukuyang mga Transformer.
IEC60044-2 Mga Transformer ng Instrumento - Bahagi 2: Mga Transformer ng Inductive Voltage
IEC60044-5 Mga Transformer ng Instrumento - Bahagi 5: Mga Transformer ng Boltahe ng Capacitor
IEC60044-6 Mga Transformer ng Instrumento - Bahagi 6: Mga Kinakailangan para sa Proteksyon ng Kasalukuyang Mga Transformer para sa PAGSUSULIT NG PAGPAPAKITA.
IEEE STD C57.13-2016 IEEE Standard na mga kinakailangan para sa mga transformer ng instrumento

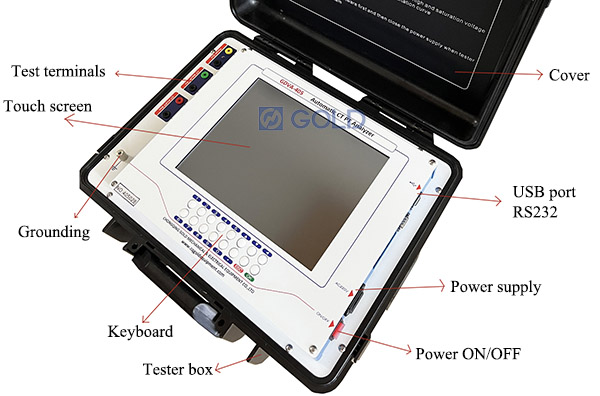

Panimula
Ang GDVA-405 Awtomatikong CT PT Analyzer ay angkop para sa pagsubok sa lahat ng uri ng kasalukuyang transpormer at boltahe na transpormer, na tinatawag ding CT at PT.
Ang GDVA-405 CT PT analyzer ay maaaring makalkula ang mga error sa ratio at mga error sa anggulo ng phase ng CT at PT sa rated na pasanin at nagtatrabaho na pasanin sa isang pagkakataon.
Maaari rin itong awtomatikong suriin ang mga resulta ng pagsubok ayon sa napiling pamantayan (IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016) upang matukoy kung kwalipikado ang transpormer. At magbigay ng isang indikasyon ng "pass " o "mabigo ".
Mga kalamangan para sa GDVA-405 Awtomatikong CT PT Analyzer
Ang katumpakan ay 0.02% (tipikal), 0.1% (garantisado).
Tatlo o higit pang magkakasunod na mga sukat ng parehong sample CT, ang pag -uulit sa loob ng 0.02%.
Maaaring subukan ang lahat ng mga uri ng CT: M, P, TPY, Bushing CT, GIS CT.ETC
Sumunod sa iba't ibang mga pamantayang pang-internasyonal: IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016.
Ang lahat ng mga item sa pagsubok ay maaaring makumpleto sa isang oras.
Ultra-mataas na kawastuhan ng pagsukat at malakas na kakayahan sa pamamahala ng data.
Ang boltahe ng MAX Knee point ng GDVA-405 CT PT analyzer ay 60KV.
Napakahusay na Kaligtasan sa Lugar ng Trabaho - Tumatakbo ang mga pagsubok sa max.180v.
Maikling oras ng komisyon (tagal ng awtomatikong pagsubok <1min)
Kalkulahin ang mga error sa ratio at mga error sa anggulo ng phase sa na -rate na pasanin at nagtatrabaho pasanin sa isang oras na pagsubok
Paghambingin ang mga curves ng paggulo na may nai -save na mga curve ng paggulo sa parehong window
Naka -embed na computer, malakas na suporta sa software ng application.
Ultra-malawak na saklaw ng pagsukat.
Palitan ang tradisyonal na CT calibrator.
Saklaw ng pagsukat
--- GDVA-405 CT PT Analyzer
| Pagsubok ng mga item para sa kasalukuyang transpormer (CT) | Subukan ang mga item para sa potensyal na transpormer (PT) |
Lumiko ang pagtuklas ng ratio Ratio at anggulo ng error sa anggulo Pagsubok sa Polaridad Pagsubok sa katangian ng paggulo Pangalawang pagsukat ng paglaban sa paikot -ikot at pagsukat ng pangalawang pasanin 5% at 10% pagsukat ng curve ng error Mga lumilipas na katangian ng pagsusuri Awtomatikong Nameplate Inference Boltahe ng point point/kasalukuyang Katumpakan ng Limitasyon ng Katumpakan (ALF) Factor ng Security Security (FS) Secondary Time Constant (TS) Coefficient ng Remanence (KR) Kawastuhan Saturation at desaturation inductance Knee Point Electromotive Force Limitahan ang puwersa ng electromotive Factor ng Lugar Ang pagsusuri ng core ng bakal at pagsukat ng core hysteresis loop | Ang pagsukat ng ratio Ratio at anggulo ng error sa anggulo Pagsubok sa Polaridad Pagsubok sa katangian ng paggulo Pangunahing paikot -ikot na pagsubok sa paglaban Pangalawang paikot -ikot na pagsubok sa paglaban Pangalawang pagsukat ng pasanin |
Suriin ang iyong kasalukuyang transpormer (CT)/PT gamit ang pagtulak ng isang pindutan
Kapangyarihan sa GDVA-405 CT PT Analyzer
I -click ang "CT Analysis "
Koneksyon Ang wire ayon sa diagram ng mga kable sa kanang bahagi ng screen
I -set up ang mga parameter ayon sa CT nameplate. Kung hindi alam ang mga parameter, awtomatikong mas mababa ang GDVA-405.
Patakbuhin ang pagsubok

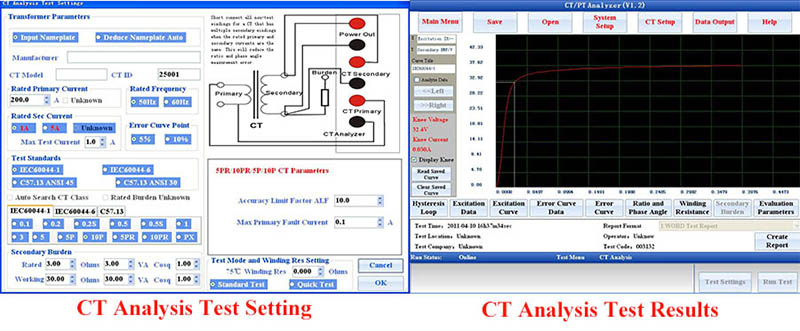

Sa wakas, ang GDVA-405 CT PT analyzer ay magpapakita ng lahat ng mga resulta ng pagsubok nang sabay-sabay, tulad ng ratio ng CT at anggulo ng phase, CT pangalawang pasanin, polarity, CT paikot-ikot na paglaban, CT excitation, ct lumiliko ratio, atbp.

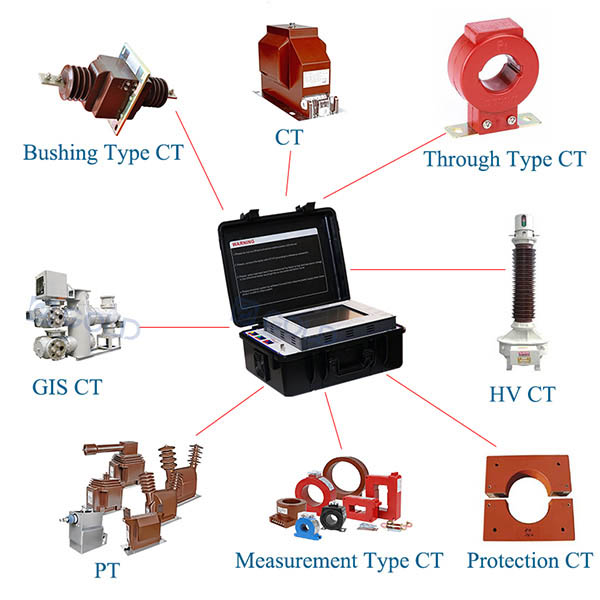

Mga Aplikasyon
Mga pagtutukoy
| Pangalan ng item | GDVA-405 Awtomatikong Kasalukuyang Transformer at Potensyal na Transformer Tester, CT PT Analyzer | |
| Mga Pamantayan sa Pagsubok | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, IEEE STD C57.13-2016 | |
| Power Supply | AC220V ± 10%, 50/60Hz ± 10% (Suportahan ang Customize sa AC110V, 120V, 127V) | |
| Output ng boltahe | 0.1-180V (AC) | |
| Kasalukuyang output | 0.001-5A (RMS) | |
| Output ng kuryente | 500va | |
| Max. Pagsukat ng boltahe ng tuhod | 60kv | |
| Kasalukuyang pagsukat | Saklaw | 0-10a (awtomatikong magbago Saklaw sa 0.1/0.4/2/10A) |
| Error | <± 0.1%+0.01%fs | |
| Pagsukat ng Boltahe | Saklaw | 0-200V (awtomatikong baguhin ang saklaw sa 1V/10V/70V/200V) | |
| Error | <± 0.1%+0.01%fs | ||
| Lumiliko ang saklaw ng pagsukat ng ratio | 1 ~ 35000 1 ~ 2000, error <0.05% 2000 ~ 5000, error <0.1% 5000 ~ 35000, error <0.2% | ||
| Pagsukat sa Phase | error | ± 2min | |
| paglutas | 0.01min | ||
| Pagsukat sa paglaban sa paglaban | Saklaw | 0-8kΩ (awtomatikong baguhin ang saklaw sa2ohm/20ohm/80ohm/800ohm/8kohm) | |
| Error | <0.2%RDG+0.02%fs | ||
| Pinakamataas na resolusyon: 0.1MΩ | |||
| Pagsukat sa temperatura | -50-100 Celsius degree; Error <3 Celsius degree | ||
| Ang pangalawang pasanin ng CT | Saklaw | 0-160ohm (awtomatikong baguhin ang saklaw sa 2ohm/20ohm/80ohm/160ohm) | |
| Error | <0.2%RDG+0.02%fs | ||
| Pinakamataas na resolusyon: 0.001ohm | |||
| PT pangalawang pasanin | Saklaw | 0-80KOHM (awtomatikong baguhin ang saklaw sa 800ohm/8Kohm/80KOHM) | |
| Error | <0.2%RDG+0.02%fs | ||
| Pinakamataas na resolusyon: 0.1ohm | |||
| Pagsukat ng ratio ng PT | Saklaw | 1-35000, 1-10000 error <0.1%, 10000-35000 Error <0.2% | |
| Pagsukat ng error sa ratio ng PT: Karaniwang error <0.05%, Maximum na error <0.1% | |||
| Ang pagsukat ng anggulo ng PT phase maximum na error <3min | |||
| Gumawa ng pagsusuri para sa mga resulta ng pagsubok ayon sa mga napiling pamantayan Gumawa ng ulat ng salita para sa resulta ng pagsubok Gumawa ng mga ulat ng salita isang beses para sa mga tala sa pagsubok ng multi-group sa PC Kalkulahin ang mga error sa ratio at mga error sa anggulo ng phase sa na -rate na pasanin at nagtatrabaho pasanin sa isang oras na pagsubok Paghambingin ang mga curves ng paggulo na may nai -save na mga curve ng paggulo sa parehong window | |||
| Kakayahang memorya | > 1000 Mga Resulta ng Pagsubok sa Mga Grupo | ||
| Temperatura ng kondisyon ng pagtatrabaho | -10 ℃ ~ 50 ℃; basa -basa ≤90% | ||

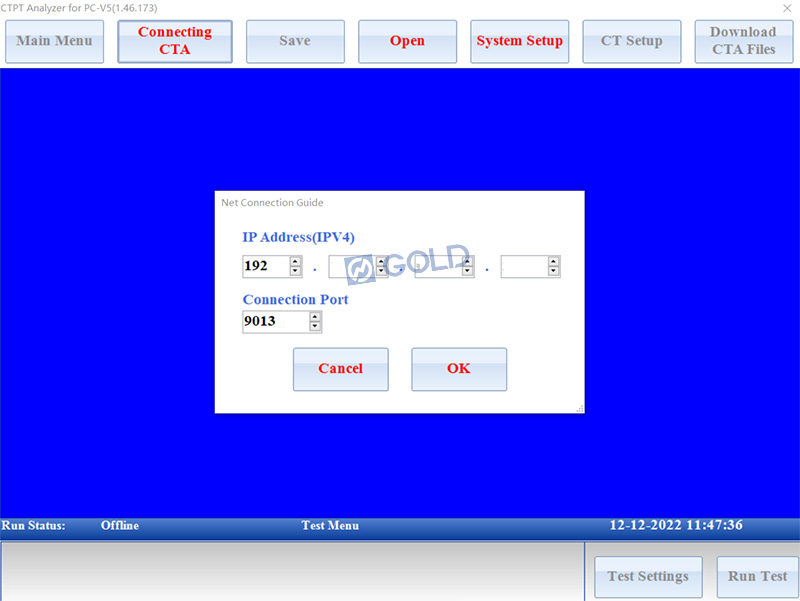

Kontrolin ang GDVA-405 Awtomatikong CT PT Analyzer ng iyong laptop (Opsyonal)
Kung ang GDVA-405 awtomatikong CT PT analyzer ay ang bersyon ng suporta sa Ethernet Control. Maaari kang kumonekta sa CT PT analyzer ng iyong laptop. Bago mo subukang ikonekta ang CT PT analyzer sa iyong laptop. Dapat mong i -configure ang CT PT analyzer at ang iyong laptop sa parehong pangkat Ethernet. Upang matiyak na maaari kang makakuha ng tugon kapag ginamit mo ang "ping " na utos upang subukan ang koneksyon sa internet mula sa iyong laptop sa CT PT analyzer.

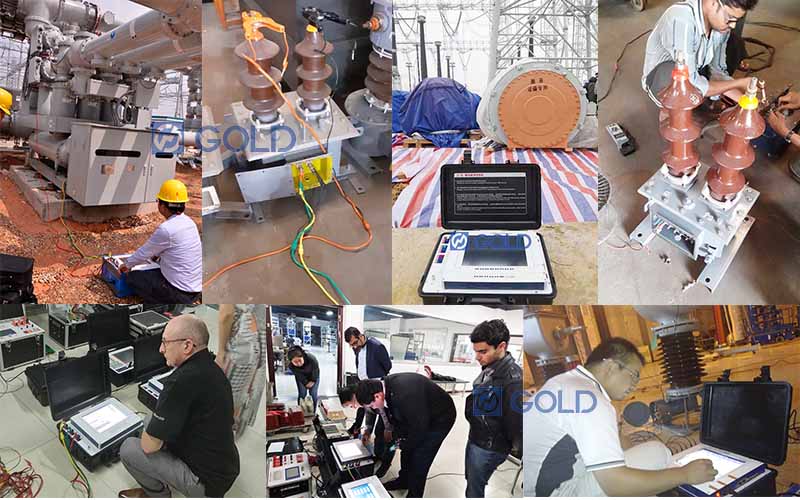

Site ng trabaho
Ang aming mga kasosyo
Makipag -ugnay sa amin
Makipag -ugnay sa Tao: Christine Gou
Whatsapp/weChat: +86 15123029885
Mobile: +86 15123029885
