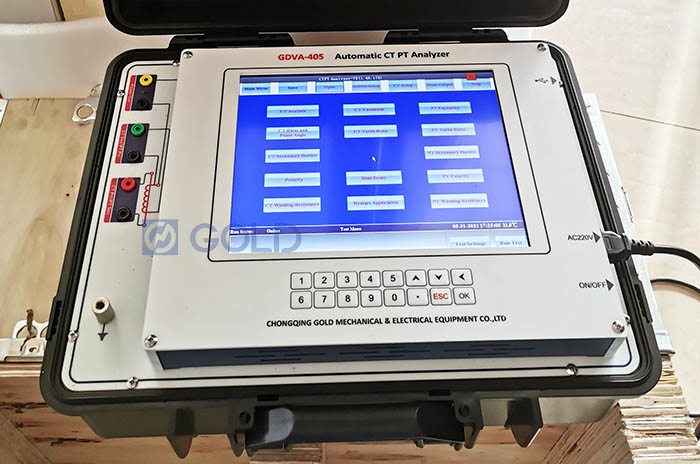

GDVA-405
CHONGQING GOLD
IEC61869 CT PT Analyzer Para sa Pagsusuri Ang katangian ng paggulo ng kasalukuyang transpormer at potensyal na transpormer
Bakit ang pagsubok ng CT PT?
Ang kasalukuyang at boltahe na mga transformer ay isang napakahalagang bahagi ng sistema ng kuryente. Maaari itong i -convert ang mga halaga ng kasalukuyang at boltahe sa angkop na mga signal para sa iba't ibang mga proteksyon, kontrol at pagsukat ng mga sistema sa sistema ng kuryente. Ang kasalukuyang at boltahe na pagsubok ng transpormer ay isang paraan ng pagsubok sa pagganap at kawastuhan ng sensor ng bituka at ang inspeksyon ng panloob na pagganap ng pagkakabukod ng elektrikal.
Ang pangunahing layunin ng kasalukuyang at boltahe na mga transformer ay upang matiyak ang kawastuhan at pagiging maaasahan ng signal ng output ng kasalukuyang at boltahe na mga transformer, at upang matiyak na ang bawat departamento sa sistema ng kuryente ay maaaring gumana nang tama at matiyak ang kalidad at kaligtasan ng sistema ng kuryente.
Mga Teknikal na Katangian ：
Mataas na kawastuhan ng pagsubok, maaaring maabot ang karaniwang halaga 0.02%.
Ang instrumento ay nagpatibay ng advanced na prinsipyo ng pamamaraan ng DC at mayroon Mabilis na bilis ng pagsubok sa pagganyak.
Ang GDVA-405 CT PT analyzer ay mayroong Ang pag -andar ng paghula ng nameplate. Para sa CT at PT na may nawawalang mga nameplate, ang instrumento ay awtomatikong magbibigay ng ratio ng liko, klase, ALF, at na -rate na pasanin.
Itinayo sa pang -industriya na computer.
Madaling mapatakbo, Ang lahat ng mga item sa pagsubok ay awtomatikong nakumpleto nang sabay -sabay, pagbabawas ng oras ng pagsubok para sa mga gumagamit.
Kakaunti lamang ang boltahe at output ng kuryente ang kinakailangan, na may a Maliit na sukat at magaan na timbang (net weight tungkol sa 13kg). Madaling dalhin at transportasyon, napaka-kaaya-aya sa on-site na pagsubok.
12.1-pulgada na malaking display ng kulay ng kulay, buong Ingles na graphic interface, maginhawa para sa palitan ng tao-machine.
Kasama Malakas na kakayahan sa pamamahala ng data, ang mga resulta ng pagsubok ay maaaring direktang nabuo sa mga ulat ng Excel sa makina at maaaring matingnan at direktang mai -print. Ang instrumento ay maaaring mag -imbak ng higit sa 5000 mga ulat sa pagsubok sa loob. Ang mga resulta ng pagsubok ay maaaring mai -export mula sa isang USB drive, na kung saan ay napaka -maginhawa.
Teknikal na Index:
1. Mga Pamantayan sa Pagsubok: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13
2. Power Supply: AC220V ± 10%, 50/60Hz ± 10%(Suporta sa Pag -customize).
3. output ng boltahe: 0.1-180V (AC).
4. Kasalukuyang output: 0.001-5A (RMS).
5. Power Output: 500va.
6. Max. Pagsukat ng boltahe ng tuhod: 60kv
Kasalukuyang pagsukat | Saklaw: 0-10a (awtomatikong magbago Saklaw sa 0.1/0.4/2/10A). Error: <± 0.1%+0.01%fs. |
| Pagsukat ng Boltahe | Saklaw: 0-200V (awtomatikong baguhin ang saklaw sa 1V/10V/70V/200V). Error: <± 0.1%+0.01%fs. |
| Lumiliko ang saklaw ng pagsukat ng ratio | 1 ~ 35000 1 ~ 2000, error <0.05% 2000 ~ 5000, error <0.1% 5000 ~ 35000, error <0.2% |
| Pagsukat sa Phase | Error: ± 2min; Resolusyon: 0.01min |
| Pagsukat sa paglaban sa paglaban | Saklaw: 0-8kΩ (awtomatikong baguhin ang saklaw sa2ohm/20ohm/80ohm/800ohm/8kohm). Error: <0.2%RDG+0.02%FS. Pinakamataas na resolusyon: 0.1MΩ |
| Pagsukat sa temperatura | -50-100 Celsius degree; Error <3 Celsius degree |
| Ang pangalawang pasanin ng CT | Saklaw: 0-80KOHM (awtomatikong baguhin ang saklaw sa 800ohm/8Kohm/80KOHM). Error: <0.2%RDG+0.02%FS. Pinakamataas na resolusyon: 0.1ohm |
| Saklaw ng pagsukat ng ratio ng PT | 1-35000, 1-10000 error <0.1%, 10000-35000 Error <0.2% |
| Error sa pagsukat ng ratio | Karaniwang error <0.05%, Maximum na error <0.1% Magbasa sa PT Booster Comparator (opsyonal), ang kawastuhan ay maaaring umabot sa 0.05%. |

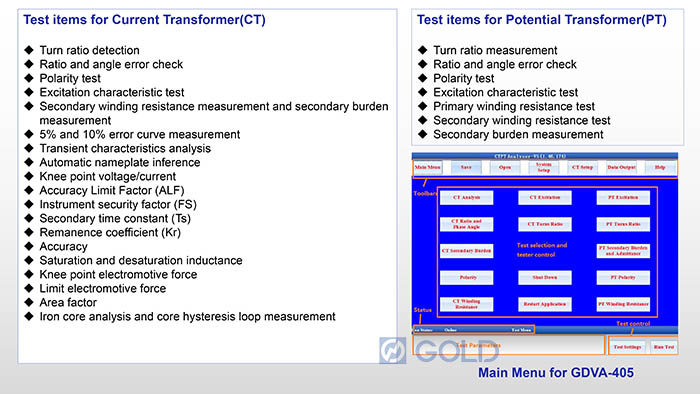

Pangunahing mga item sa pagsubok para sa GDVA-405 IEC61869 CT PT Analyzer:
