GDRZ-903 Transformer Sweep Frequency Response Analyzer (SFRA at Low-Voltage Short-Circuit Impedance)

Ang GDRZ-903 Transformer Sweep Frequency Response SFRA Analyzer ay maaaring gumamit ng dalawang pamamaraan upang makita ang pagpapapangit ng transpormer nang sabay. Ang isa ay ang pamamaraan ng pagsusuri ng dalas ng pagtugon ng dalas, ang iba pa ay mababang-boltahe na short-circuit impedance na pamamaraan. Ang paggamit ng dalawang pamamaraan ay maaaring epektibong mabawasan ang mga maling paghuhusga. Ang tester, sundin ang National Power Industry Standards DL / T911-2004 at DLT 1093-2008, at maaaring magamit para sa IEC60076-18-2012 at IEC60076-5-2006.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
GDRZ-903
Brand:
GOLD
Code:
9030849000

Paglalarawan ng produkto

GDRZ-903

Transformer sweep frequency response analyzer

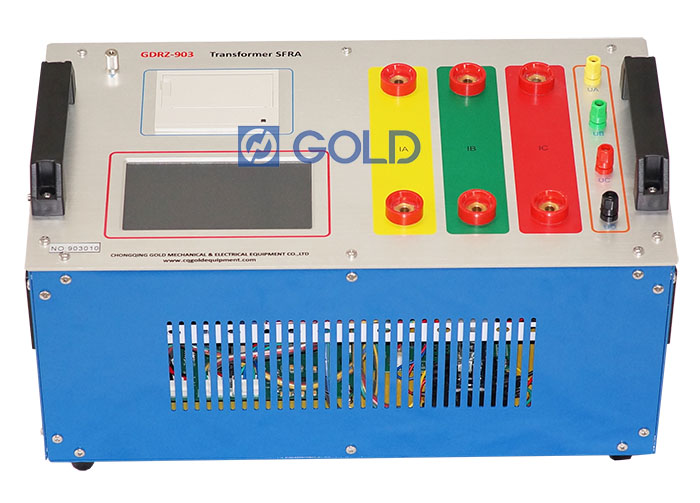

Transpormer sweep frequency response analyzer (1)

Mga pag -andar

Dalawang pamamaraan ng pagsubok: Paraan ng pag -aayos ng dalas ng pagtugon sa dalas at Ang mababang-boltahe na short-circuit na paraan ng impedance.
Sundin ang dalawang pamantayang pang-internasyonal na pagsubok: IEC60076-18-2012 at IEC60076-5-2006
Gamit ang advanced na teknikal ng DDS;
Gamit ang mataas na bilis at advanced na microprocessor upang magdisenyo;
Gamit ang ad chip na 16 bits;
Na may pitong pulgada na LCD touch screen kung saan maaaring maiayos ang ningning;
Na may thermal printer na kung saan ang makapal na pag -print ay maaaring ayusin;
Maaari itong mag -imbak ng isang daan at dalawampung pangkat ng data ng FRA, limampung pangkat ng data ng SCI at tatlumpung pangkat ng data ng SCI, na mababasa sa kasalukuyang screen o mag -upload sa PC;
Gamit ang PC software gamit kung saan maaari naming mai -upload ang data, pagsubok, pag -aralan ang data, mag -print ng data, o lumikha ng dokumento ng salita;
Gamit ang USB2.0 upang kumonekta sa aparato

Mga pagtutukoy

Sweep Frequency Response Paraan
Dalawang magkakaibang mga mode ng walis
1	Linear sweep	10Hz-1MHz, agwat 0.5kHz, 2000 tuldok; 100Hz-2MHz, agwat 0.5kHz, 2000 tuldok; 10Hz-1MHz, agwat 0.25kHz, 4000 tuldok (magagamit ang PC) 100kHz-2MHz, agwat 0.25kHz, 4000 tuldok (magagamit ang PC) Kadalasan, agwat, at pag -scan ng mga tuldok ay maaaring itakda (magagamit ang PC)
2	Seksyon walisin	10Hz-100Hz, agwat 1Hz, 90 tuldok; 100Hz-1KHz, agwat 5Hz, 180 tuldok 1kHz -10kHz, agwat 50Hz, 180 tuldok 10kHz-100kHz, agwat 0.2kHz, 450 tuldok 100kHz –300kHz, agwat 0.5kHz, 400 tuldok 300kHz - 1000kHz, agwat 1kHz, 700 tuldok
3	Saklaw ng Pagsubok	(-100db) - (+20dB)
4	Kawastuhan ng pagsubok	(-80dB) - (+20dB) 0.2dB (-100dB)-(-80dB) 1.0dB
5	Dalas na kawastuhan	<0.01%
6	Ang impedance ng signal input	> 1m Ω
7	Signal output impedance	50 Ω
8	In-phase test rate ng pag-uulit	99.5%
Short-circuit impedance at generator rotor AC impedance
1	Impedance ng AC	0-999.999Ω 0.2%± 2 digit
2	AC boltahe	0-600V 0.2%± 2 digit
3	AC ampere	0-120a 0.2%± 2 digit
4	Aktibong kapangyarihan	Cosφ> 0.1 0.5%± 2 digit Cosφ <0.1 1.0%± 2 digit
5	Reaktibo na kapangyarihan	0.2%± 2 digit
6	Kadalasan	45 ~ 65Hz 0.1%
