GDRZ-902
GOLD
9030849000
GDRZ-902

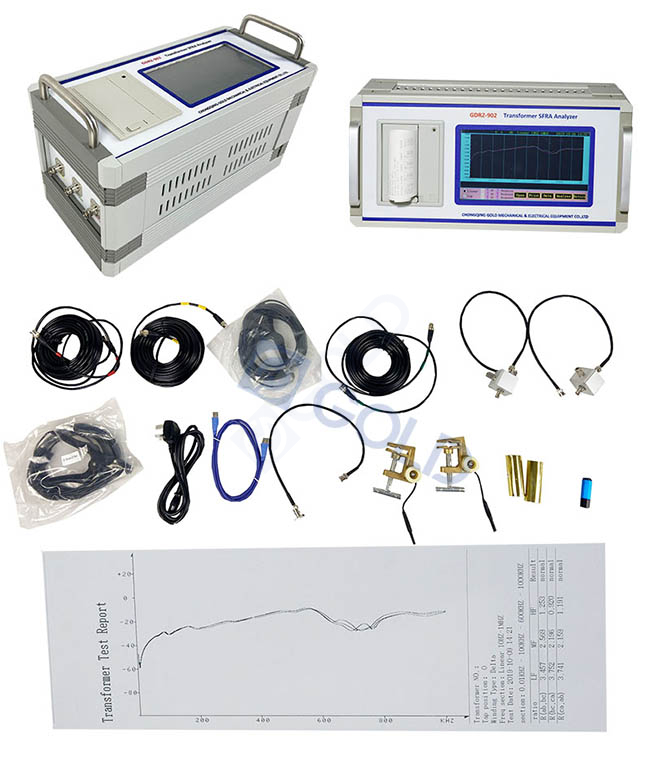

Transformer SFRA Sweep Frequency Response Analyzer
Introduction
Ang istraktura at sanggunian ng transpormer ay naayos pagkatapos na gawin, doon, ang dalas na tugon ng bawat paikot -ikot ay halos pareho.
Ang ilang mga kaso tulad ng pagputol sa pagitan ng mga bilog o phase sa karanasan, gupitin o paikot -ikot na inilipat para sa paghila ng kapangyarihan sa pagtakbo, paikot -ikot na inilipat para sa hit sa transportasyon, ay maaaring baguhin ang sanggunian ng transpormer, kung saan mababago ang dalas na tugon, Maaari naming makita ang pagpapapangit ayon sa curve ng dalas ng pagtugon.
Ang GDRZ-902 Transformer SFRA Sweep Frequency Response Analyzer ay maaaring iguhit nang tumpak ang curve ng dalas. Pagkatapos ay ihahambing namin ang mga curves nang pahalang o patayo upang makita ang pagpapapangit ng transpormer.
Ang GDRZ-902 Transformer SFRA Sweep Frequency Response Analyzer ay naaayon sa pamantayan ng DL/T911 2004.
Application
1. Sa panahon ng nakagawiang pagsubok ng pagpapanatili ng transpormer ng kapangyarihan, ang aming GDRZ-902 transpormer sweep frequency response analyzer SFRA ay ginagamit upang suriin ang dalas ng data ng pagtugon ng paikot-ikot na transpormer.
2. Kapag iniwan ng power transpormer ang pabrika, ang aming GDRZ-902 transpormer SFRAT ay ginagamit upang masukat ang data ng pagtugon ng dalas ng dalas ng transpormer bilang ang katangian na impormasyon ng fingerprint ng transpormer.
3. Matapos ang power transpormer ay maikli ang circuit, ang aming GDRZ-902 transpormer sweep frequency response analyzer Ginagamit upang masukat ang dalas ng data ng pagtugon ng power transpormer at ihambing ito sa data ng pagsubok bago ang short-circuit upang suriin kung ang mga paikot-ikot na transpormer ay nabigo.
Mga pagtutukoy
| GDRZ-902 Transformer SFRA Sweep Frequency Response Analyzer | |
| Dalawang magkakaibang mode ng walisin: Linear sweep, section sweep | |
| Linear sweep | 0.5kHz-1mHzinterval 0.5kHz 2000 tuldok |
Seksyon walisin | 50Hz-100Hzinterval 2Hz25 tuldok |
| 100Hz-1KHzinterval 20Hz45 tuldok | |
| 1kHz -10kHzinterval 50Hz180 tuldok | |
| 10kHz-100kHzinterval 0.2kHz 450 tuldok | |
| 100kHz - 500kHz interval 0.5kHz 800 tuldok | |
| 500kHz - 1000kHz Interval 1KHz500 tuldok | |
| Saklaw ng Pagsubok | (-100dB) - (+20dB) |
| Kawastuhan ng pagsubok | 0.1db |
| Dalas na kawastuhan | <0.01% |
| Ang impedance ng signal input | > 1m Ω |
| Signal output impedance | 50 Ω |
Pangunahing tampok
Hindi na kailangang kumonekta sa isang laptop, ang isang solong makina ay maaaring makumpleto ang dalas na tugon ng transpormer na paikot -ikot na pagsubok sa pagpapapangit.
Ang saklaw ng dalas ng sweep ay maaaring umabot ng 10Hz-10MHz, ang dalas ng output ay matatag, at ang tugon ng pagpapalambing ng multiplier ay may mataas na katumpakan ng pagsukat.
Ayon sa mga resulta ng pagsubok, awtomatikong paggawa ng mga pamantayang ulat ng pagsubok sa salita.
Nilagyan ng isang micro printer upang mag -print ng mga curves ng pagsubok at data.
Awtomatikong pagsusuri ng mga resulta ng pagsubok alinsunod sa IEC60076-18.
7-pulgada malaking screen touch screen, buong interface ng menu ng Ingles, simpleng operasyon.
