Serye ng GDZC

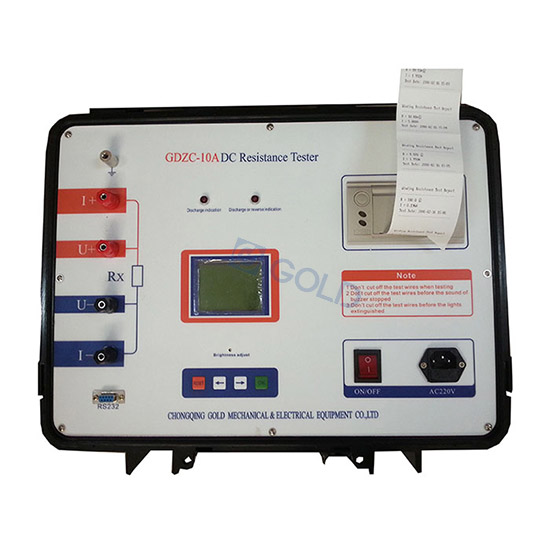

Transformer na paikot -ikot na DC Resistance Tester, Micro Ohmmeter
Introduction
GDZC Transformer Winding DC Resistance Tester ay ginagamit para sa pagsubok, pag-install at pagpapalitan ng semi-tapos o tapos na transpormer.
GDZC Transformer Winding Resistance Tester ay din isang pangangailangan para sa kapangyarihan Kagawaran upang gawin ang mga pagsubok sa pag -iwas.
GDZC Transformer DC Resistance Tester maaaring epektibong makakatulong sa iyo upang makahanap ng mga disfigurement sa paggawa ng transpormer, tulad ng pagpili ng paikot -ikot, hinang, maluwag na mga kasukasuan, nawawalang pagbabahagi at nakatagong panganib sa pagtakbo.
Upang matugunan ang pangangailangan ng mabilis na pagsukat ng paglaban ng DC, ginagamit ng aming kumpanya ang aming kalamangan sa teknolohikal upang mabuo ang micro ohmmeter;
Fmga pagkain
Ang GDZC Series Transformer Winding Resistance Tester ay angkop para sa malakihang transpormer sa itaas ng 240MVA sa pagtaas ng temperatura.
Ang pagsukat ng paglaban sa DC ng Transformer DC
Kasalukuyang Transformer (CT) Coil DC Pagsukat sa Paglaban
Boltahe Transformer (PT) Coil DC Pagsukat sa Paglaban
Generator Stator Coil DC Pagsukat sa Paglaban
Matapos makumpleto ang pagsukat, awtomatikong pinalabas ang napansin na coil.
840MVA Transformer low-boltahe direktang-resistensya tester nakumpleto sa loob ng 2 minuto at ang data ay matatag at tumpak.
Ang dual-channel ay nagpapakita ng data ng pagsukat nang sabay.
Ang bawat agwat ng 60 segundo ay awtomatikong mag -print ng data.
Nilagyan ng software ng conversion ng temperatura, curve waveform.
Maaari ka ring koneksyon sa PC upang i -download ang mga resulta ng pagsubok.
Mga pagtutukoy
| Item | GDZC-2A | GDZC-10A | GDZC-20A | GDZC-40A | GDZC-100A | GDZC-20S |
| Pagsubok sa kasalukuyan | 2a | 10a | 20A | 40A | 25A, 50A, 100A | Single Phase: 1A, 5A, 10A, 20A, 40A Tatlong yugto: 1a, 5A, 10A, 20A |
| Saklaw ng pagsukat | 1 ~ 4.5KOHM | 1 ~ 20ohm | 1 ~ 10ohm | 1 ~ 10ohm | 50μω-200MΩ (100A)
100Ωω-400 MΩ (50A)
200 ω-800 MΩ (25A) | Solong yugto: 10mΩ～20Ω (1a) 1 mΩ～4Ω (5A) 1 mΩ～2Ω (10a) 1 mΩ～1Ω (20A) 1 mΩ～0.5Ω (40a)
Tatlong-phase: 10 MΩ～6Ω (1a, bawat yugto) 1 mΩ～1Ω (5A, bawat yugto) 1 mΩ～0.6Ω (10a, bawat yugto) 1 mΩ～0.3Ω (20A, bawat yugto) |
| Paglutas | 1 ω | |||||
| Max. Error | 0.2%RDG+2D | |||||
| Output ng boltahe | 20V | |||||
| Power Supply | AC220V ± 10 %%, 50Hz/60Hz | |||||
| Kapaligiran sa trabaho | -10 ℃-+40 ℃ Rh≤85% | |||||
Diagram ng mga kable
Ikonekta ang haligi ng lupa sa lupa nang mahigpit, at pagkatapos ay ikonekta ang power wire at ang mga wire ng pagsubok, ang U+ ay nasa loob ng i+, at ang U- ay nasa loob ng I-.

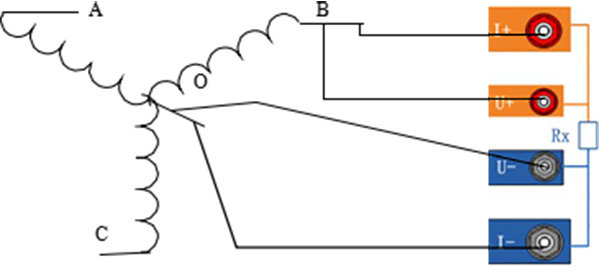

1) Subukan ang paglaban ng Y mode transpormer:
2) Subukan ang paglaban ng D mode transpormer. Ang halaga ng pagsubok rBC ay hindi ang paglaban ng paikot -ikot na BC, kailangan mo ng test rAb , RBC, pagkatapos ay kalkulahin ang rBC Alin ang tunay na pagtutol ng paikot -ikot na BC. RBC= M/n;
M = 2 *（rAbRAC+RAbRBC+RBCRAC）-（rAb2+RBC2-RBC2）
N = 2 *（rAb+RBC-RBC）

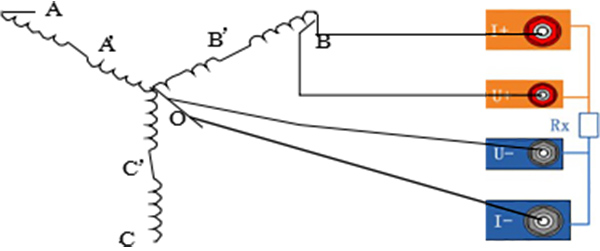

3) Subukan ang paglaban ng Z mode transpormer:

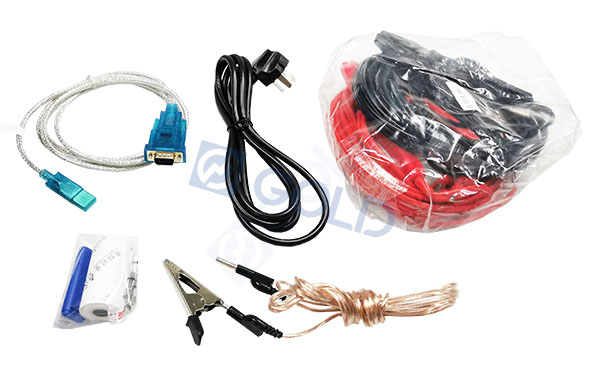

Ekstrang bahagi
Ang aming mga kasosyo
Makipag-ugnayan sa amin
Makipag -ugnay sa Tao: Christine Gou
Whatsapp/weChat: +86 15123029885
Mobile: +86 15123029885
E-mail: ginto05@hy-industry.com
