VLF Serye
0.02Hz 30KV, 50KV, 60KV, 80KV power cable napakababang dalas VLF AC hipot tester

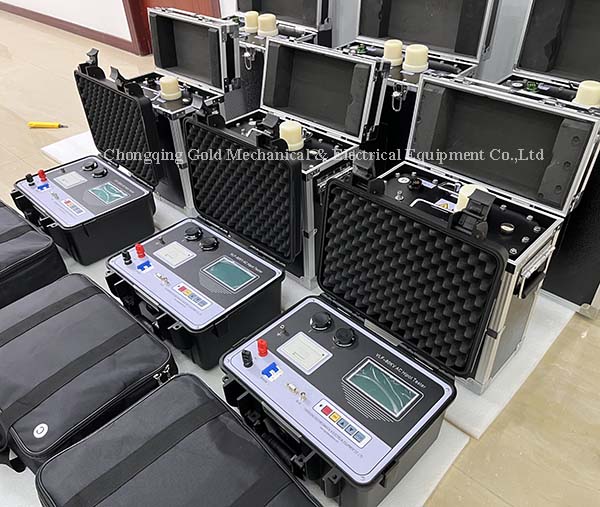

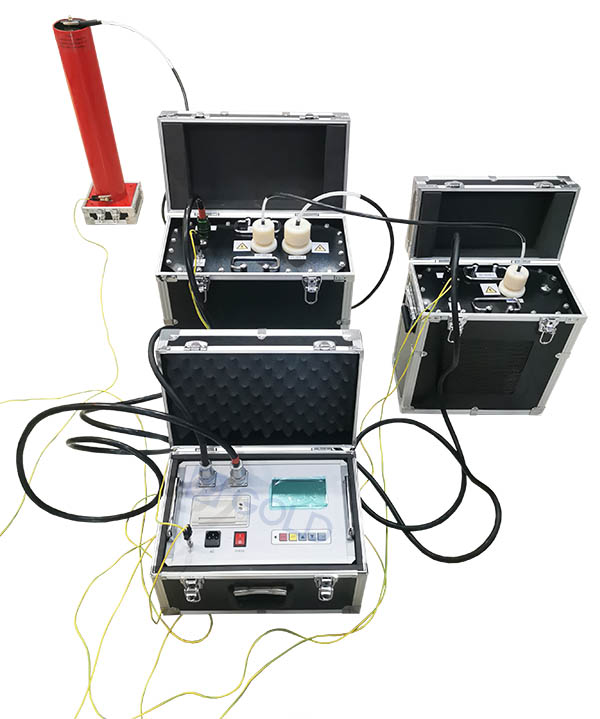

VLF-80KV AC Hipot Tester
Panimula
VLF Hipot Tester ay dinisenyo at ginawa para sa Kagamitan sa Elektriko napakababang dalas Pag -iwas sa pagsubok ng boltahe.
Napakababang dalas na may pag -iwas sa boltahe ng boltahe ay mahalagang isang alternatibo ng dalas ng kuryente na may pag -iwas sa pagsubok ng boltahe. Ito ay mas maliit, mas magaan at portable kaysa sa dalas ng kuryente na nakatiis ng boltahe ng boltahe. Ito ay napatunayan sa bahay at sa ibang bansa na ang 0.1Hz ultra-low frequency na huminto sa pagsubok ng boltahe ay maaaring mapalitan ang dalas ng lakas na makatiis sa pagsubok ng boltahe.
Maaari itong mailapat para sa 10KV, 35KV, 300MW thermal power machine, 10KV, 35KV power transpormer, power cable at iba pang mga de -koryenteng kagamitan
SMga Pecification
Max boltahe output: sumangguni sa sumusunod na talahanayan;
Dalas ng output: 0.1Hz, 0.05Hz, 0.02Hz, 0.01Hz;
Pagsukat ng kawastuhan: 2.5%;
Positibo at negatibong mga error sa rurok ng boltahe <2.5%RDG+0.3%FS;
Ang pagbaluktot ng form ng alon ng boltahe: <3%;
Error sa Pagsukat ng Paglaban sa pagkakabukod: <2.5%;
Error sa Pagsukat Kasalukuyang Pagsukat: <2.5%;
Power Supply: AC220V ± 10%, 50Hz/60Hz;
Temperatura ng kapaligiran: 0 ~ 50 ° C;
Kahalumigmigan: ≤85%RH;

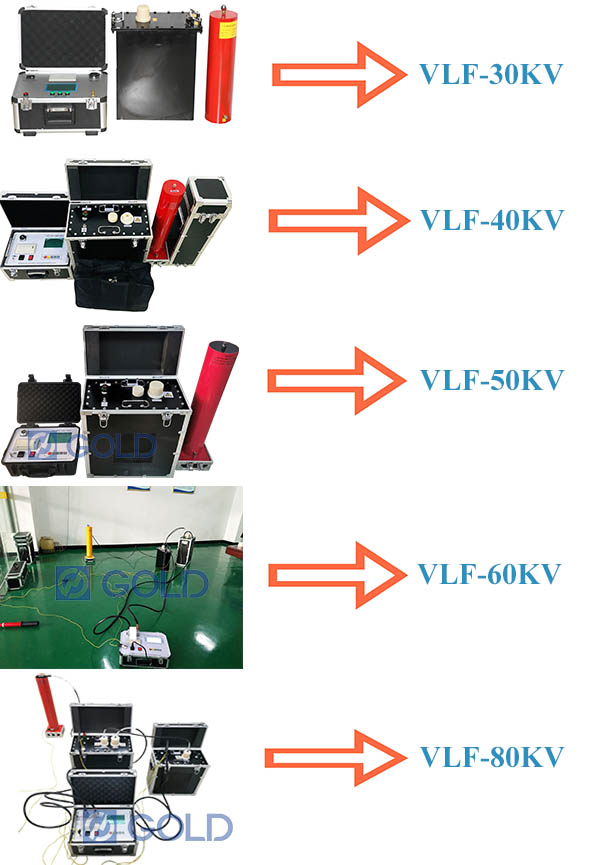

| Modelo | Na -rate na boltahe | Pag -load ng kapasidad ng pagdadala | Power fuse |
| VLF-30KV | 30kv | 0.1 Hz, ≤1.0µF 0.05 Hz, ≤2.0µF 0.02 Hz, ≤ 5.0µF 0.01 Hz, ≤10.0µF | 10a |
| VLF-50KV | 50kv | 0.1 Hz, ≤0.4µf 0.05 Hz, ≤0.8µF 0.02 Hz, ≤ 2.0µF 0.01 Hz, ≤4.0µf | 15a |
| VLF-60KV | 60kv | 0.1 Hz, ≤0.4µf 0.05 Hz, ≤0.8µF 0.02 Hz, ≤ 2.0µF 0.01 Hz, ≤4.0µf | 20A |
| VLF-80KV | 80kv | 0.1Hz, ≤0.35µf 0.05Hz, ≤0.7µF 0.02Hz, ≤1.75µf 0.01Hz, ≤3.5µf | 25A |
Babala
Kapag isinasagawa ang 10KV cable test, Ang isang-phase test ay mariing iminungkahi. Ang boltahe ay dapat na 18KV at ang dalas ay dapat na 0.1Hz (inirerekumenda), 0.05Hz (inirerekumenda), 0.02H (mabagal ang proseso ng pagpapalakas), 0.01Hz (ang proseso ng pagpapalakas ay napakabagal, 10-40 minuto, angkop para sa mga cable higit sa 10 kilometro). Ang manu-manong nabanggit na kapasidad ng pag-load ay ang teoretikal na halaga, ang eksena na 10kV cable haba ay maaaring umabot ng 3-20 km.
Kapag isinasagawa ang 35kV cable test, Ang isang-phase test ay mariing iminungkahi. Ang boltahe ay nakatakda sa 60KV (pangkalahatang mga kinakailangan) -78KV (ayon sa mga panuntunan na kinakailangan) at ang dalas ay nakatakda sa 0.1Hz (inirerekumenda), 0.05Hz (inirerekumenda), 0.02Hz (ang proseso ng pagpapalakas ay mabagal) at 0.01Hz (ang Ang proseso ng pagpapalakas ay napakabagal, 10-40 minuto, na angkop para sa mga cable na higit sa 10 kilometro). Ang manu-manong nabanggit na kapasidad ng pag-load ay ang teoretikal na halaga, ang eksena na 35kV cable haba ay maaaring umabot ng 3-15 km.
Mga tampok
Data ng kasalukuyang, boltahe at Ang form ng alon ay maaaring direktang naka -sample sa mataas na panig ng boltahe, kaya ang data ay tunay at tumpak;
Proteksyon ng Over-Voltage: Kung ang output ay lumampas sa itinakdang limitasyon ng boltahe, ang instrumento ay isasara upang maprotektahan ang sarili; Ang oras ng pagkilos ay mas mababa sa 15ms;
Labis na kasalukuyang Proteksyon: Ito ay mataas na mababang boltahe na dalawahang proteksyon sa disenyo, ang tumpak na proteksyon ng shut-down ay maaaring gawin ayon sa itinakdang halaga sa mataas na boltahe; Kung ang kasalukuyang sa mababang boltahe na bahagi ay lumampas sa na-rate na kasalukuyang, ang instrumento ay kukuha ng proteksyon na shut-down, ang oras ng pag-arte ay kapwa mas mababa sa 15ms;
Ang isang mataas na boltahe na output proteksyon risistor ay ibinibigay sa katawan ng boltahe ng pagpapalakas sa disenyo at tinatanggal nito ang pangangailangan ng karagdagang proteksiyon na risistor na konektado sa labas;
Bilang isang resulta ng mataas at mababang boltahe na closed-loop negatibong feedback control circuit, ang output nang walang capacitive pagtaas ng epekto;
Ang bahagi ng kontrol ng mataas na boltahe ay nagpatibay ng makabagong light control HV na paglipat ng yunit, ang control ay tumpak, ligtas at maaasahan;
Na may kulay na control ng interface ng kulay ng man-machine kasama ang mga kontrol ng modular software operating system, tumpak at madaling maunawaan;

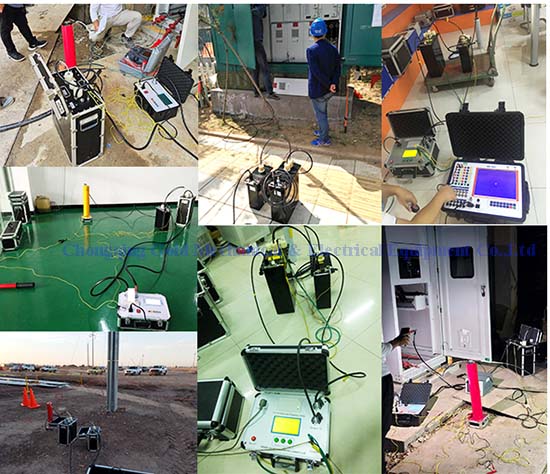

Patlang ng trabaho
