VLF-60KV
CHONGQING GOLD
9031809090
Ultra-mababang dalas ng mataas na boltahe 60KV VLF cable pagsubok kagamitan
1. Mga pagtutukoy
| Modelo | Na -rate na boltahe | Kapasidad ng pag -load | Fuse | Timbang | Application |
| VLF-60KV | 60kv (Rurok) | 0.1Hz, ≤0.5µf 0.05Hz, ≤1.0µF 0.02Hz, ≤2.5µf 0.01Hz, ≤5.0µF | 25A | Kontrol: 6kg HV Tank I: 30kg HV Tank II: 50kg | 25kv at sa ibaba ng cable, generator |
| Gumamit ng HV tank na nag -iisa ako | 30kv (Rurok) | 0.1Hz, ≤1.1µF 0.05Hz, ≤2.2µf 0.02Hz, ≤5.5µf 0.01Hz, ≤11.0µf | 10kv at sa ibaba ng cable, generator |
2. Pangunahing tampok
Ang data ng kasalukuyang at boltahe ay nakuha nang direkta sa pamamagitan ng pag-sampol ng high-pressure side at ito ay totoo at tumpak.
Overvoltage proteksyon.
Over-kasalukuyang proteksyon.
Ang disenyo ng proteksyon ng high-boltahe na proteksyon ng proteksyon sa tangke ng HV at hindi na kailangang karagdagang sa labas ng resistor.
Ang closed-loop negatibong feedback control circuit ng mataas at mababang boltahe.
3. Paano piliin ang angkop na mga produkto para sa pagsubok
Mangyaring tiyakin na ang kapasidad ng mga produkto ng pagsubok ay nasa ilalim ng instrumento na na -rate na kapasidad. Ang alon ay maimpluwensyahan kung ang kapasidad ng mga produkto ng pagsubok ay napakaliit at ang instrumento ay hindi maaaring normal na output kapag ito ay nasa ibaba ng 0.05µF. 0.05µF capacitor na kahanay sa auxiliary output. Nasa ibaba ang kapasidad ng ilang instrumento para sa iyong sanggunian.
Solong medyo kapasidad ng kapangyarihan ng iba't ibang generator
| Lakas-thermal | Hydropower | ||||||
Capacitance ng generator (MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| Solong medyo kapangyarihan Kapasidad (µF) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
Power capacitance ng single-core XLPE insulated cable (µF/km)
| Kapasidad µF/km | ||||||||||||
| Boltahe (kv) | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 | |
| Cross-sectional area (mm2 ) | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 | |

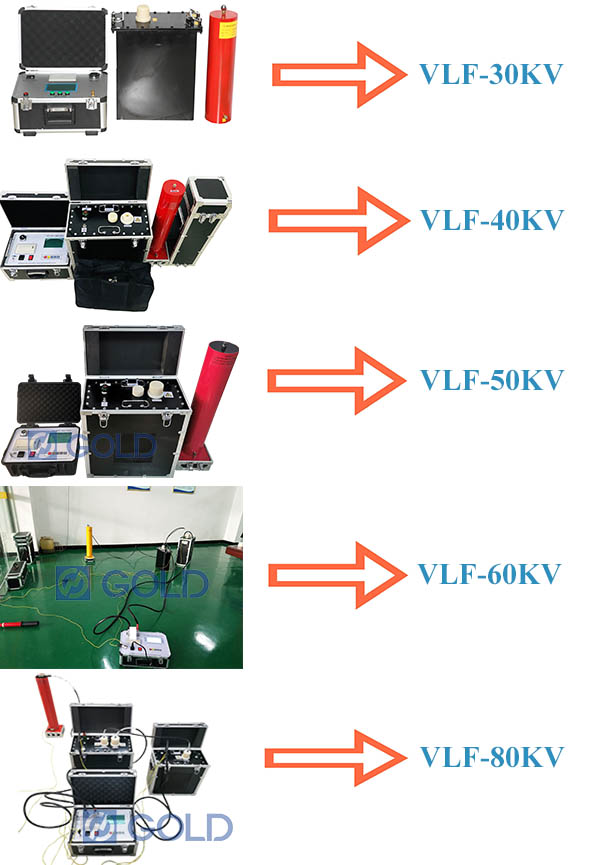

4. Iba't ibang na -rate na boltahe para sa pagpili
