Zja-2ky Transformer Oil Purification Plant
CHONGQING GOLD
8421299090
Dalawang yugto ng planta ng paglilinis ng langis ng transpormer na may nakapaloob na pintuan
Komposisyon ng Zja Dalawang yugto ng planta ng paglilinis ng langis ng transpormer na may nakapaloob na pintuan
Ang dalawang yugto ng planta ng paglilinis ng langis ng transpormer ay binubuo ng mga sumusunod na bahagi: magaspang na filter, pinong filter, pampainit, silid ng paghihiwalay ng vacuum, bomba ng vacuum, mga ugat ng bomba, pampalapot, bomba ng outlet ng langis, balbula ng pipeline, at sistema ng kontrol ng elektrikal.
Pangunahing Mga Pag -andar ng Kontrol:
Patuloy na sistema ng control control ng temperatura
Awtomatikong sistema ng control ng antas ng likido
Overpressure Protection System
Sistema ng Proteksyon ng Anti-injection
Mga Aplikasyon ng Planta ng paglilinis ng langis ng transpormer:
Filter Transformer Oil: Alisin ang tubig, gas, at mekanikal na mga particle mula sa langis ng transpormer.
I -extract ang hindi kinakaing unti -unting gas mula sa lalagyan. (Dami ng lalagyan ≤ 10m3).
Teknikal na index para sa Zja-2ky Planta ng paglilinis ng langis ng transpormer:
| Rate ng daloy | 2000l/h |
| Paggawa ng presyon | ≤0.5Mpa |
| Ultimate vacuum | ≤7pa |
| Nagtatrabaho vacuity | ≤80pa |
| Paggawa ng temperatura ng langis | 45-65 ℃ (nababagay) |
| Power Supply | Tulad ng mga kinakailangan ng customer |
| Kapangyarihan ng pag -init | 16kw |
| Kabuuang lakas | 20kw |
| Ingay sa trabaho | ≤80dB (a) |
| Diameter ng Inlet/Outlet | 20/20mm |
| Gross weight | 980kg |
| Dimensyon (Pagpapasadya ng Suporta) | 181*122*185cm |
Index ng langis pagkatapos malinis:
| Boltahe ng breakdown | ≥70kv (spherical electrodes) |
| Nilalaman ng tubig | ≤5ppm |
| Natitirang nilalaman ng gas | ≤0.5% |
| Pag -filter ng kawastuhan | ≤3μm |
| Nilalaman ng gas ng acetylene | 0 |

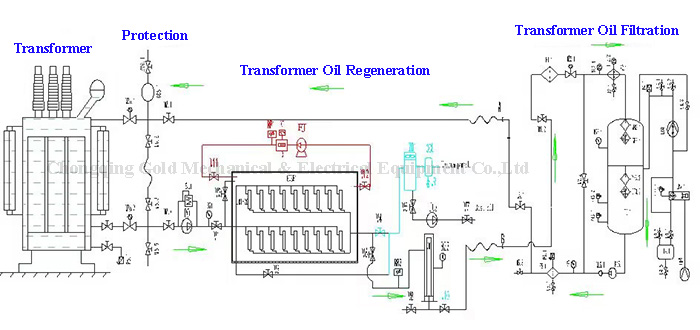

Layout ng Transformer Oil Filtration Machine
Ang gumaganang daloy ng vacuum oil purifier ：
Tank ng langis - Oil Inlet/Outlet - Pagpapalitan ng balbula, balbula ng inlet ng langis 1v1.1 - Pangunahing filter f1.1 - Solenoid Valve VZ2.1 - Heater R2.1 - Kamara sa Paghihiwalay ng Vacuum T3.1 - (dalawang paraan):
Gas- (Roots Pump LC4.1) / Paglipat ng balbula v4.3 - condenser ln4.1 - Vacuum pump pv4.1- Hangin;
Malinis na langis - 1st Stage Atomizer WH3.1 - 1st Stage Separation Tower ZF3.1 - 2nd Stage atomizer wh3.2 - 2nd Stage Separation Tower ZF3.2 - Oil outlet pump po5.1 - Single Way Valve VL5.1 - Fine Filter F5.1 - Pagpapalitan ng balbula.oil outlet valve v5.2-oil inlet/outlet b-oil tank.
