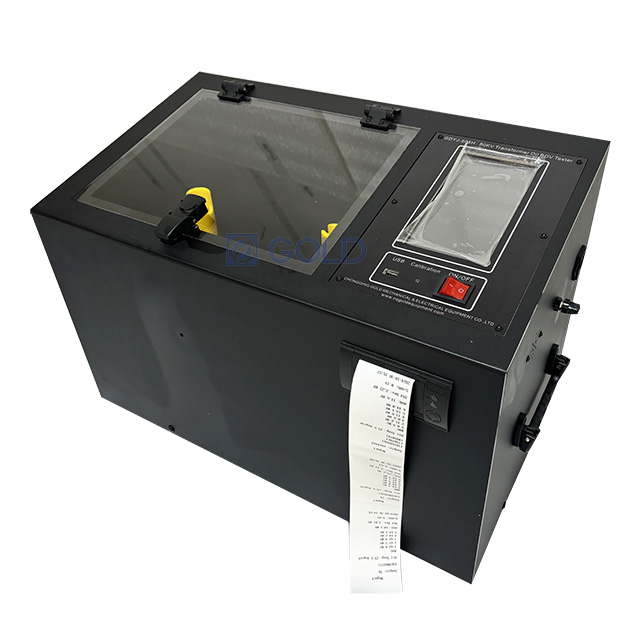

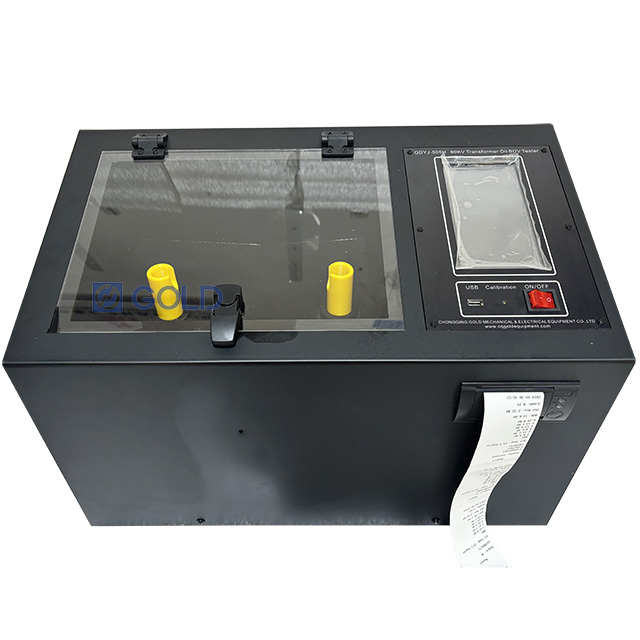

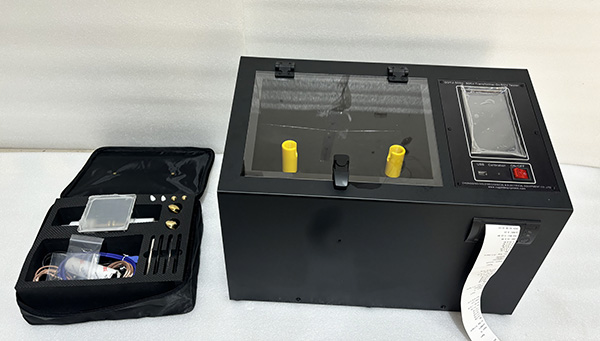

GDYJ-505H 80KV 100KV Transformer Oil Dielectric Breakdown Voltage Tester Insulating Oil BDV Tester
Ang kahalagahan ng paggamit ng gdyj-505h langis dielectric breakdown boltahe tester upang subukan ang langis ng transpormer:
Ang pagbagsak ng boltahe ng langis ng transpormer ay isang mahalagang tagapagpahiwatig para sa pagsukat ng antas ng kontaminasyon ng langis ng transpormer sa pamamagitan ng tubig at nasuspinde na mga impurities. Kung ang pagbagsak ng boltahe ng langis ng transpormer ay mas mababa, ang pangkalahatang pagganap ng pagkakabukod ng transpormer ay magiging mas masahol. Ito ay direktang makakaapekto sa ligtas na operasyon ng transpormer. Samakatuwid, kinakailangan na gumamit ng isang transpormer ng breakdown ng boltahe ng langis ng break para sa mahigpit na pagsubok at kontrolin ang boltahe ng pagbagsak ng langis ng transpormer sa loob ng iba't ibang mga saklaw.
Sinusundan ng GDYJ-505H ang mga sumusunod na pamantayan sa pagsubok:
IEC60156/IS6792/BS5874: Insulating Liquids - Pagpapasiya ng Breakdown Voltage sa Power Frequency - Paraan ng Pagsubok
ASTM D877: Pamantayang Paraan ng Pagsubok para sa Dielectric Breakdown Boltahe ng Insulating Liquid Gamit ang Disk Electrodes
ASTM D1816: Pamantayang Paraan ng Pagsubok para sa Dielectric Breakdown Boltahe ng Insulating Liquid Gamit ang VDE Electrodes

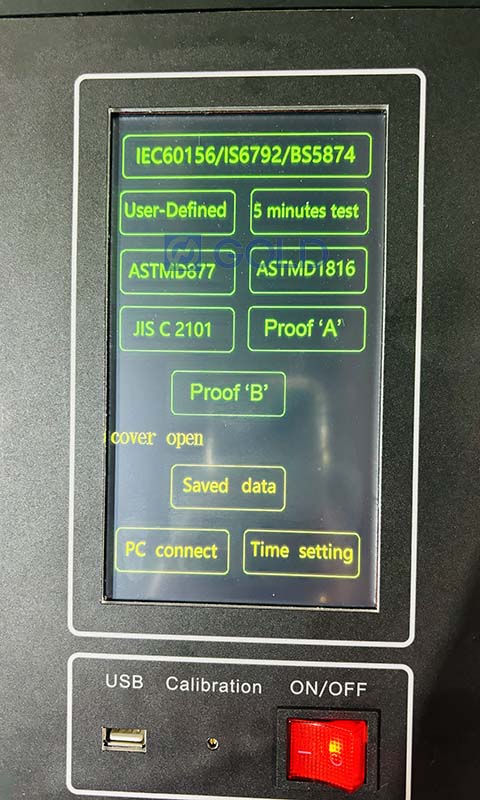

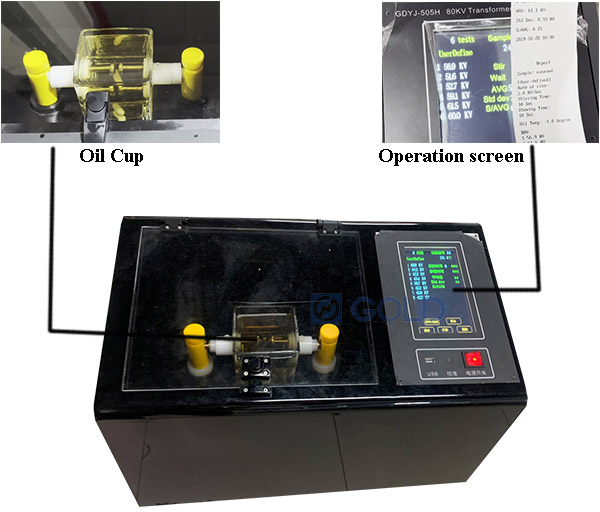

Operation Screen ng GDYJ-505H

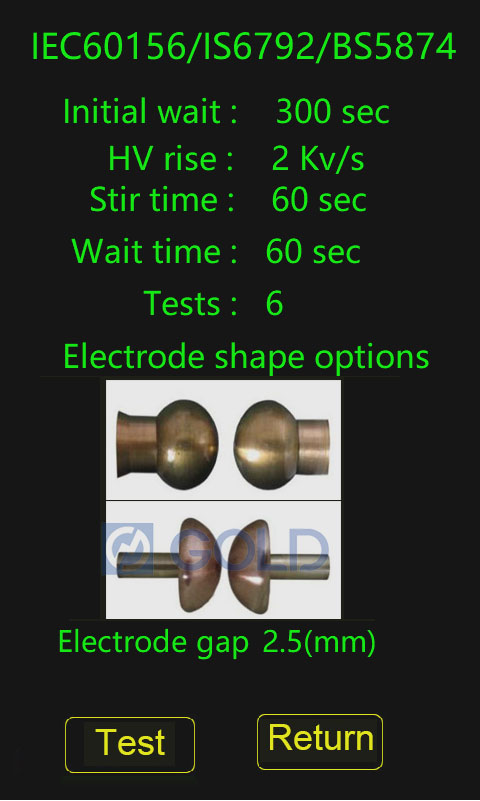

IEC 60156

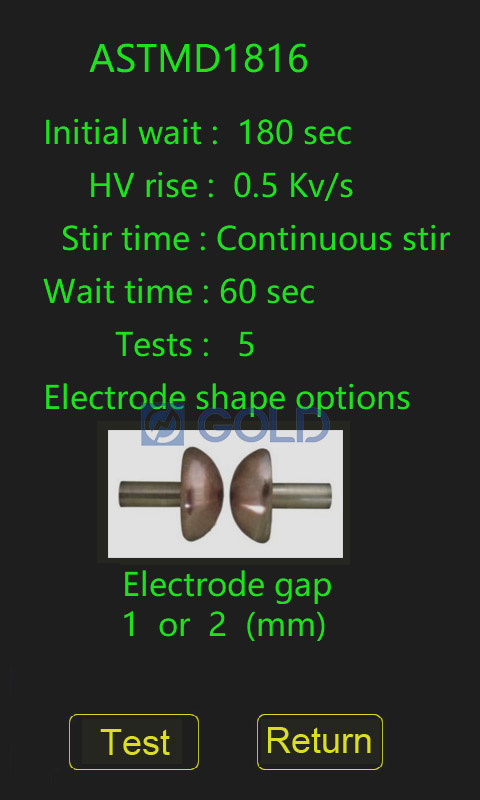

ASTM D1816

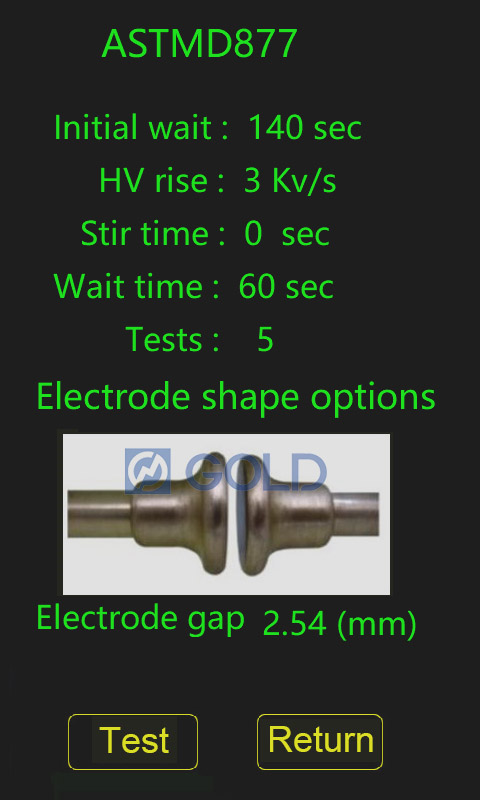

ASTM D877
Panimula
Ang GDYJ-505H Transformer Oil Dielectric Breakdown Voltage Tester ay isang na-upgrade na bersyon ng Model GDYJ-502A. Ang mga functional na tagapagpahiwatig ay maaaring ganap na sakop. Ang circuit board at IC ay ganap na pinalitan ng pinakabagong IC at board.
Ang mga pamantayan sa pagsubok ay IEC60156, IS6792, BS5874, ASTM D1816 at ASTM D877.
Ang max output boltahe ay 80kV (100kV bilang opsyonal).
Compact na disenyo. Ang bigat ay 10kg mas magaan kaysa sa GDYJ-502A.
Pangunahing Mga Pag-andar ng Pagsubok ng GDYJ-505H Transformer Oil Dielectric Breakdown Voltage Tester:
1) IEC60156/IS6792/BS5874
2) ASTMD877
3) ASTMD1816
4) tinukoy ng gumagamit
5) 5 minutong pagsubok
6) JIS C 2101-99 (s)
7) Patunay na 'a'
8) Patunay na 'B'
Teknikal na index
| 1 | Boltahe ng output | 0-80KV (0-100KV Opsyonal) |
| 2 | Rate ng pagtaas ng boltahe | 0.5kv/s ± 5%, 2kV/s ± 5%, 3kV/s ± 5%, 5kV/s ± 5% |
| 3 | Mga Pamantayan sa Pagsubok | IEC60156/IS6792/BS5874, ASTM D1816, ASTM D877 |
| 4 | Max. Mga oras ng pagsubok | 9 |
| 5 | Init maghintay oras | 0-999S |
| 6 | Gumalaw ng oras | 0-99S |
| 7 | Oras ng paghihintay | 0 ~ 600s |
| 8 | Pagsukat ng kawastuhan | ± (1% ng buong scale + 2 digit) |
| 9 | Paglutas | 0.1kv |
| 10 | Saklaw ng pagsukat ng temperatura ng langis | 0 ° C hanggang 70 ° C, o mas mahusay. Resolusyon: 1 ° C, o mas mahusay |
| 11 | Power Supply | AC220V ±%, 50Hz/60Hz |
