GDVA-405
CHONGQING GOLD
9030849000
GDVA-405
Touch Screen CT PT Tester Awtomatikong Kasalukuyang Transformer CT PT Analyzer

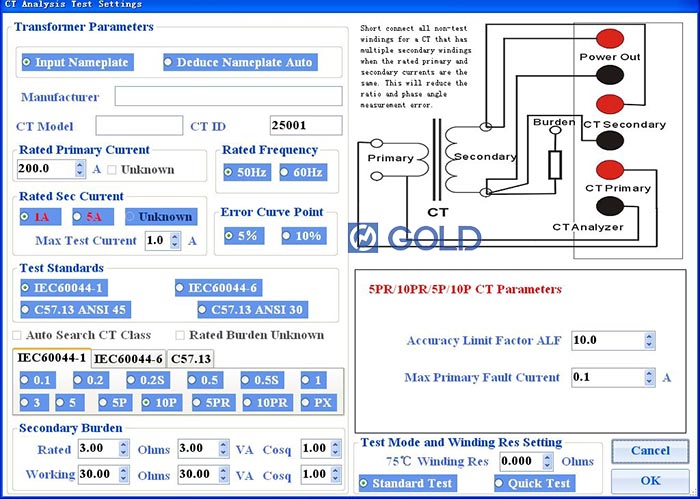

Maaari mong i -set up ang mga parameter sa kaliwang bahagi, at mga kable ayon sa Ang diagram ng mga kable sa kanang itaas.
Ang isang set up ay maaaring subukan ang lahat ng mga parameter ng CT, tulad ng ratio ng CT at anggulo ng phase, paikot -ikot na paglaban, pangalawang pasanin, curve ng paggulo, atbp.

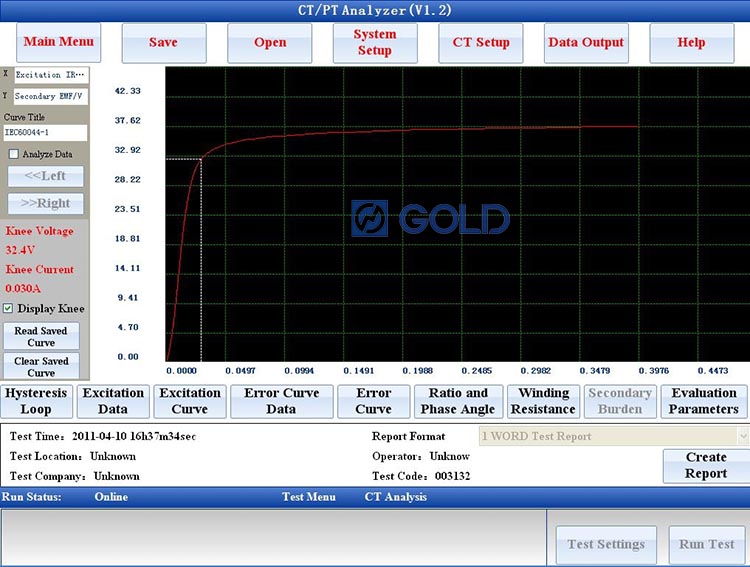

At lahat ng mga parameter ay ipapakita sa screen. Maaari mong i -click ang pindutan sa ibaba upang tingnan ang mga resulta ng pagsubok
Mga pamamaraan sa pagsubok para sa GDVA-405 CT PT Tester
1) Ikonekta ang analyzer na may sample na CT ayon sa manu -manong gumagamit.
2) I -click ang pindutan ng Pagsusuri ng CT sa "Maghintay para sa Bagong Pagsubok " na estado.
3) Itakda ang mga parameter para sa pagsubok sa pagsusuri ng CT.
4) Patakbuhin ang pagsubok pagkatapos ng pag -click sa pindutan ng Start.
5) Maghintay para sa pagtatapos ng pagsubok sa pagsusuri ng CT.
6) Mga Resulta sa Pagsubok sa Pagsusuri
Mga tampok para sa GDVA-405 CT PT Tester
Ang GDVA-405 Awtomatikong CT PT Tester ay maaaring subukan ang uri ng M/P/TP, bushing at uri ng GIS CT.
Ang katumpakan ay 0.02% (tipikal), 0.1% (garantisado).
Ratio suriin hanggang sa 35000: 1
Suriin ang tuhod ng tuhod hanggang sa 60000V.
Mahigit sa 100,000 mga ulat ay maaaring mai -save sa lokal na imbakan nito, at suporta sa ulat ng software na ginamit sa kit at sa PC para sa pamamahala at pagsusuri sa mga ulat.
Mga Pamantayan: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 Mga resulta na nai-save sa format ng salita.
Maaaring ilipat ang ulat sa Flash Disk sa pamamagitan ng USB port at tingnan at i -print ang ulat sa computer.
Ang ulat ay maaaring napapasadya.
Lokal na Sunlight na nababasa ng LCD display, 2.1 pulgada touch screen, sa loob ng built-in na Windows system.
Sundin ang mga item sa pagsubok ay maaaring awtomatikong gumanap sa isang oras
| Pagsubok ng mga item para sa kasalukuyang transpormer (CT) | Subukan ang mga item para sa potensyal na transpormer (PT) |
|
|
Mga parameter para sa GDVA-405 CT PT Tester
| 1 | Mga Pamantayan sa Pagsubok | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
| 2 | Power Supply | AC220V ± 10%, 50/60Hz ± 10 %(Suportahan ang Customize sa AC127V o AC110V) |
| 3 | Output ng boltahe | 0.1-180V (AC) |
| 4 | Kasalukuyang output | 0.001-5A (RMS) |
| 5 | Output ng kuryente | 500va |
| 6 | Max. Pagsukat ng boltahe ng tuhod | 60kv |
| 7 | Kasalukuyang saklaw ng pagsukat | 0-10a (awtomatikong magbago Saklaw sa 0.1/0.4/2/10A), Error: <± 0.1%+0.01%fs |
| 8 | Saklaw ng pagsukat ng boltahe | 0-200V (awtomatikong baguhin ang saklaw sa 1V/10V/70V/200V). Error: <± 0.1%+0.01%fs |
| 9 | Lumiliko ang saklaw ng pagsukat ng ratio | 1-35000 1-2000, error <0.05% 2000-5000, Error <0.1% 5000-35000, error <0.2% |
| 10 | Pagsukat sa Phase | Error: ± 2min Paglutas: 0.01min |
| 11 | Saklaw ng pagsukat ng pagsukat ng paglaban | 0-8kΩ (awtomatikong baguhin ang saklaw sa 2 ohm/20 ohm/80 ohm/800 ohm/8 kohm). Error: <0.2%RDG+0.02%FS. Max Resolution: 0.1MΩ. |
| 12 | Pagsukat sa temperatura | -50 ~ 100 ℃; Error <3 ℃. |
| 13 | Saklaw ng pangalawang pasanin ng CT | 0-160ohm (awtomatikong baguhin ang saklaw sa 2ohm/20ohm/80ohm/160ohm). Error: <0.2%RDG+0.02%fs. Max Resolution: 0.001ohm. |
| 14 | PT pangalawang saklaw ng pasanin | 0-80KOHM (awtomatikong baguhin ang saklaw sa 800ohm/8Kohm/80KOHM). Error: <0.2%RDG+0.02%FS Max Resolution: 0.1ohm. |
| 15 | Saklaw ng pagsukat ng ratio ng PT | 1-35000, 1-10000, error <0.1%, 10000-35000, error <0.2% |
| 16 | Pagsukat ng error sa ratio ng PT | Karaniwang error <0.05%, MAX ERROR <0.1% |
| 17 | Pagsukat ng anggulo ng Pt Phase | Max Error: <3min |
| 18 | Kapasidad ng memorya | > 1000 Mga Resulta ng Pagsubok sa Mga Grupo |
| 19 | Gumawa ng pagsusuri para sa mga resulta ng pagsubok ayon sa mga napiling pamantayan Gumawa ng ulat ng salita para sa resulta ng pagsubok Gumawa ng mga ulat ng salita isang beses para sa mga tala sa pagsubok ng multi-group sa PC Kalkulahin ang mga error sa ratio at mga error sa anggulo ng phase sa na -rate na pasanin at nagtatrabaho pasanin sa isang oras na pagsubok Paghambingin ang mga curves ng paggulo na may nai -save na mga curve ng paggulo sa parehong window | |
