GDVA-405 Awtomatikong CT VT Tester para sa pagsubok ng multi-tap CT

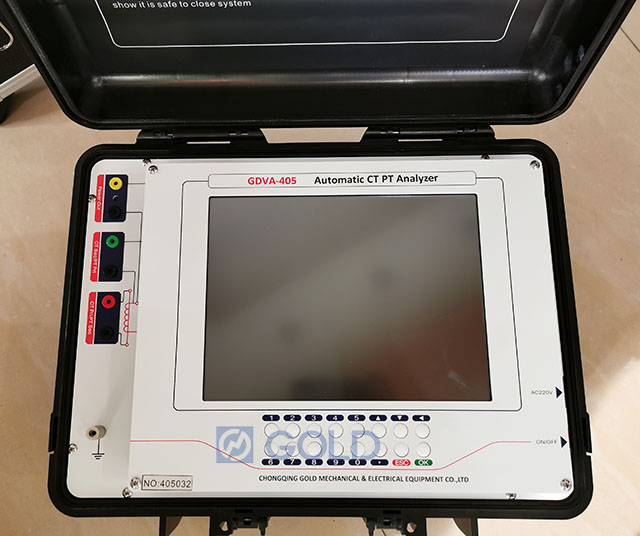

GDVA-405 Awtomatikong CT VT Tester

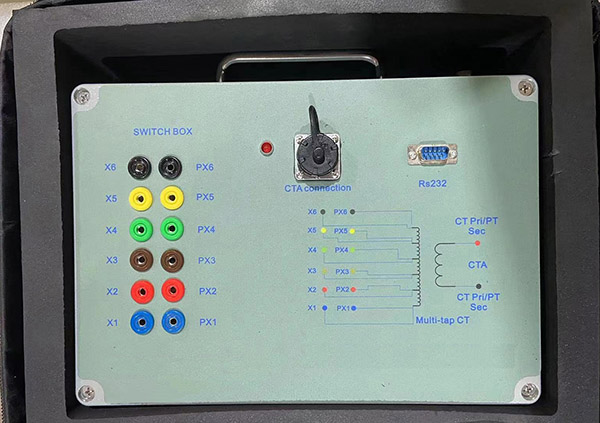

Lumipat ng kahon para sa GDVA-405 CT VT Tester
Panimula
Ang switch box ay isang opsyonal na accessory para sa GDVA-405 Awtomatikong CT VT Tester.
Gamit ang switch box maaari mong subukan ang multi-tap CT sa isang pagsubok para sa 5 taps CT. Hindi na kailangang subukan ang iba't ibang gripo nang paisa -isa. Na maaaring makatipid ng maraming oras ng pagsubok para sa multi-tap ct
Pangunahing pag -andar (na may kahon ng switch)

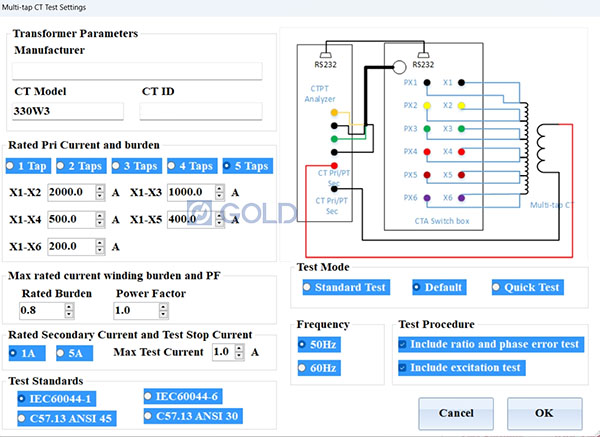

Pagsubok sa Window ng Pagsubok para sa Multi-Tap CT Test
Kasama sa pagsubok na pinagsama-samang pagsubok ng CT ang demagnetisation, mga puntos ng tuhod, ratios, saturation curves, paikot-ikot na resistensya, polarities at phase paglihis (sa lahat ng mga tap ng multi-ratio CTS).
Ang pagsubok sa VT kabilang ang demagnetisation, ratio, paikot -ikot na paglaban, polarity at paglihis sa phase
Nagsasagawa ng pangalawang pagsubok sa pasanin
Nabawasan ang oras ng pagsubok na may kasabay na pagsukat ng multi ratio CTS
Pagsubok at pagpapakita ng ratio at error sa phase
Suriin ang marka ng polaridad
Subukan at ipakita ang paikot -ikot na pagtutol
Subukan at ipakita ang pangalawang pasanin ng loop
Subukan at ipakita ang mga lumilipas na mga parameter ng CT
Sukatin at ipakita ang saturation hysteresis loop curve

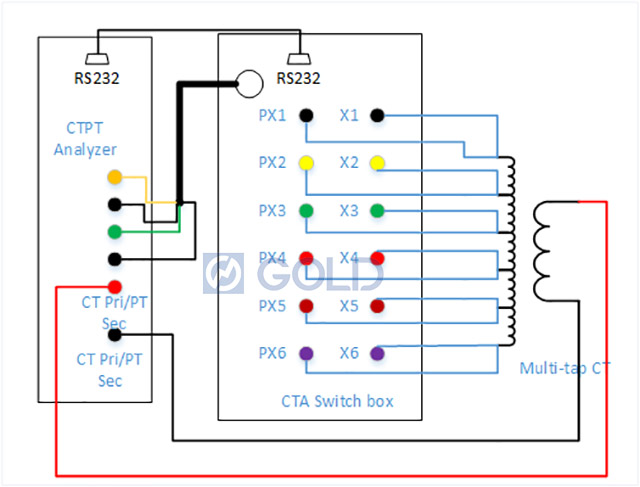

Gumamit ng switch box para sa multi-tap CT test. Ang pangunahing mga resulta ng pagsubok ay kinabibilangan ng ratio ng iba't ibang mga tap, paikot -ikot na paglaban ng iba't ibang mga tap, error sa ratio at error sa phase sa maximum na kasalukuyang gripo, curve ng paggulo at punto ng tuhod para sa lahat ng mga taps na paikot -ikot.
Pangunahing Teknikal na Index para sa GDVA-405 CT VT Tester
| 1 | Mga Pamantayan sa Pagsubok | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
| 2 | Power Supply | AC220V ± 10%, 50/60Hz ± 10%(Suporta Customize) |
| 3 | Output ng boltahe | 0.1-180V (AC) |
| 4 | Kasalukuyang output | 0.001-5A (RMS) |
| 5 | Output ng kuryente | 500va |
| 6 | Max. Pagsukat ng boltahe ng tuhod | 60kv |
| 7 | Kasalukuyang pagsukat | Saklaw: 0-10A (awtomatikong magbago Saklaw sa 0.1/0.4/2/10A), Error: <± 0.1%+0.01%fs |
| 8 | Pagsukat ng Boltahe | Saklaw: 0-200V (awtomatikong baguhin ang saklaw sa 1V/10V/70V/200V). Error: <± 0.1%+0.01%fs |
| 9 | Lumiliko ang saklaw ng pagsukat ng ratio | 1-35000 1-2000, error <0.05% 2000-5000, Error <0.1% 5000-35000, error <0.2% |
| 10 | Pagsukat sa Phase | Error: ± 2min Paglutas: 0.01min |
| 11 | Pagsukat sa paglaban sa paglaban | Saklaw: 0-8kΩ (awtomatikong baguhin ang saklaw sa 2 ohm/20 ohm/80 ohm/800 ohm/8 kohm). Error: <0.2%RDG+0.02%FS. Max Resolution: 0.1MΩ. |
| 12 | Ang pangalawang pasanin ng CT | Saklaw: 0-160ohm (awtomatikong baguhin ang saklaw sa 2ohm/20ohm/80ohm/160ohm). Error: <0.2%RDG+0.02%fs. Max Resolution: 0.001ohm. |
| 13 | PT pangalawang pasanin | Saklaw: 0-80KOHM (awtomatikong baguhin ang saklaw sa 800ohm/8Kohm/80KOHM). Error: <0.2%RDG+0.02%FS Max Resolution: 0.1ohm. |
| 14 | Saklaw ng pagsukat ng ratio ng PT | 1-35000, 1-10000, error <0.1%, 10000-35000, error <0.2% |
| 15 | Pagsukat ng error sa ratio ng PT | Karaniwang error <0.05%, MAX ERROR <0.1% |
| 16 | Pagsukat ng anggulo ng Pt Phase | Max Error: <3min |
