GDJY-100
CHONGQING GOLD
9030849000

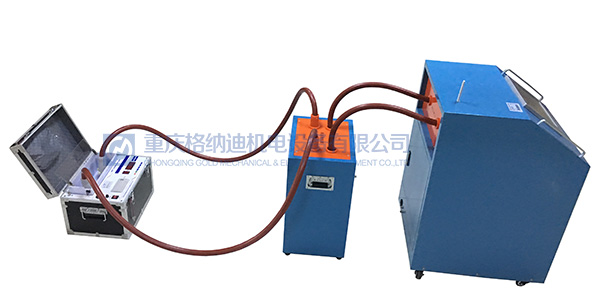

GDJY-100 Transformer Oil Test EquiPment Insulating Oil BDV Tester Calibration Device
1. Panimula
Ang GDJY-100 Transformer Oil Test Equipment Insulating Oil BDV Tester Calibration Device ay maaaring makumpleto ang pagtuklas ng boltahe ng breakdown, pagpapalakas ng rate at pagbaluktot ng alon ng dielectric oil dielectric na lakas ng tester, at awtomatikong iulat ang mga resulta ng pagsubok.
Ang GDJY-100insulating Oil BDV Tester Calibration Device ay gumagamit ng boltahe sa instant ng pagkasira ng dielectric na dielectric na tester ng lakas bilang batayan para sa pagtuklas, at kinakalkula ang error ng instrumento, na kung saan ay mas madaling maunawaan, tumpak at epektibo kaysa sa maginoo na matatag -State na paraan ng pagkakalibrate.
2. Teknikal na Index
| 1 | Pinakamataas na pagsukat ng boltahe | 100kv (-50kv ~ 50kv, walang koneksyon sa breakdown control na konektado) |
| 2 | Mataas na error sa pagsukat ng boltahe | <0.2%RDG+0.04KV |
| 3 | Mataas na error sa pagsukat ng rate ng pagtaas ng boltahe | <0.5% |
| 4 | Ang paglutas ng oras sa pagbabasa | 39us |
| 5 | Power Supply | AC220V ± 10% 50Hz/60Hz |
| 6 | Pinakamataas na boltahe ng breakdown | 80kv |
| 7 | Halaga ng Voltage Divider Capacitance | 10pf, ang pinakamataas na boltahe ng pagsukat: 50kv (50Hz/60Hz) |
| 8 | Pinapayagan ng Breakdown Control Box ang maximum na boltahe ng pag -input | 80kv |
3. Patlang ng Application
Steady-State Error Check ng Dielectric Lakas ng Tester ng Insulating Oil
Error sa Breakdown Error ng Dielectric Lakas ng Tester
Ang boltahe ng pagpapalakas ng rate ng pag -verify ng dielectric na lakas ng tester
Ang pag -verify ng rate ng pagbaluktot ng waveform ng dielectric na tester ng lakas
4. Mga Katangian
Ang mga tampok na hardware at software ng insulating na aparato ng pagkakalibrate ng tester ay kasama ang:
1) Gamit ang aktibong pamamaraan ng pagbagsak, ang pagtatayo ng kondisyon ng breakdown sa tinukoy na punto upang makita ang error sa pagbasa ng boltahe ng breakdown ng artikulo ng pagsubok.
2) Ipakita ang alon ng boltahe ng output ng object object sa real time, itala ang boltahe na alon ng produkto ng pagsubok sa sandaling pagkasira. Ito ay mas maginhawa upang pag-aralan ang cut-off na oras ng artikulo ng pagsubok.
3) Dalawang signal ng high-boltahe ng dielectric oil tester ay maaaring sabay na napansin ng dalawang high-boltahe na pag-sampol ng signal.
4) Ang aparato ay maaaring awtomatikong makabuo ng ulat ng Format Specification Word Test.
5) Ang mga setting ng kapaligiran sa pagsubok at mga setting ng instrumento ay awtomatikong nai -save.
6) Ang mga parameter ng pagsubok ng iba't ibang mga pagsubok ay maaaring awtomatikong kinakalkula.
7) Mga curves ng pagsubok sa plot sa real time, at magbigay ng iba't ibang mga tool sa pagsusuri ng curve, na nagpapahintulot sa mga gumagamit na hindi sinasadyang mag -zoom at iposisyon ang curve.
