GDGK-307
CHONGQING GOLD
9030849000
GDGK-307 Mataas na boltahe switch circuit breaker analyzer na may dual ground

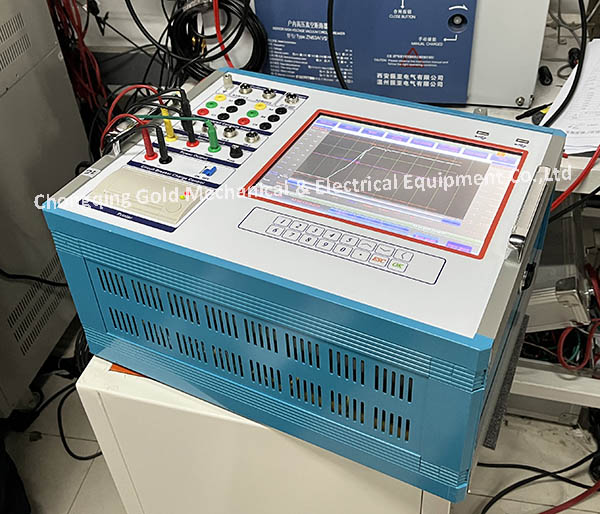

Ang hitsura ng circuit breaker analyzer
Menu na may interface ng dual ground test
Sa pag -unlad ng lipunan, ang mga tao ay may mas mataas at mas mataas na mga kinakailangan para sa kaligtasan at pagiging maaasahan ng koryente. Ang mga high-boltahe na circuit breakers ay may pananagutan para sa dalawahang gawain ng kontrol at proteksyon sa mga sistema ng kuryente, at ang kanilang pagganap ay direktang nauugnay sa ligtas na operasyon ng sistema ng kuryente. Ang mga parameter ng mekanikal na katangian ay isa sa mga mahahalagang parameter para sa paghusga sa pagganap ng mga circuit breaker.
Ang GDGK-307 circuit breaker analyzer ng aming kumpanya ay maaaring tumpak na masukat ang mechanical dynamic na katangian na mga parameter ng langis-mas mababa, high-oil, vacuum, SF6 at iba pang mga high-boltahe na circuit breakers ng iba't ibang mga antas ng boltahe.
Kalamangan
--- GDGK-307 Mataas na boltahe switch circuit breaker analyzer na may dual ground
3 Mga Channel ng Dual Ground (6 na mga channel ay maaaring maging pagpapasadya): Ang mga mekanikal na katangian ng GIS composite appliances at high-boltahe circuit breakers ay maaaring masukat nang hindi binubuksan ang switching switch ng ultra-high boltahe switchgear.
12 mga channel ng oras ng pagsukat ng mga channel ng pag-input, tatlo sa kung saan ang mga contact sa paglaban sa paglaban at mga contact sa oras nang sabay, 6 na mga channel ng ganap na nakahiwalay na input ng bali, na maaaring makakita ng 4-level na serye ng bali sa parehong oras.
Naka -embed na computer
Ang GDGK-307 circuit breaker analyzer ay nagsasama ng 100A contact resist tester function upang matulungan ang mga customer na mabawasan ang paulit-ulit na pamumuhunan.
Awtomatikong pagsusuri ng katayuan ng circuit breaker batay sa mga resulta ng pagsubok.
Maaari itong awtomatikong makabuo ng mga dokumento ng salita upang mapadali ang pagsusuri ng data ng mga customer.
Maaari mo ring kontrolin ang aming GDGK-307 circuit breaker analyzer ng iyong computer (kailangan ng pagpapasadya).
Pangunahing mga item sa pagsubok
--- GDGK-307 Mataas na boltahe switch circuit breaker analyzer na may dual ground
1) Pagsubok sa oras ng pagsasara, pagsubok sa oras ng pagbubukas, pagkalat ng oras sa pagitan ng pagsubok ng mga pole, pagkalat ng oras sa pagitan ng mga yunit ng isang poste, bounce atbp.
2) Pagsasara ng bilis ng pagsubok, bilis ng pagbubukas at average na pagsubok sa bilis.
3) Pagsukat ng clearance sa pagitan ng bukas na mga contact, sa paglipas ng paglalakbay, overshoot na paglalakbay at kabuuang paglalakbay.
4) Pagsukat ng pagsasara ng coil kasalukuyang curve ng oras, pagbubukas ng coil kasalukuyang curve ng oras at ang maximum na coil kasalukuyang.
5) Pagsukat ng Dynamic/Static Contact Resistance.
6) Curve ng Oras ng Paglalakbay sa Pagsubok, Curve ng Oras ng Bilis at Curve ng Oras ng Pabilisin.
7) Pagsukat ng halaga ng paglaban ng pre-insertion at oras ng pre-insertion ion.
8) Pagsukat ng Dynamic Resistance Curve ng Circuit Breaker Fracture.
9) Pagsukat ng Dynamic Resistance Curve ng Circuit Breaker Fracture.
10) Pagsubok sa panginginig ng boses, kabilang ang pagkuha ng curve ng curve ng fingerprint, pamamahala, at curve ng fingerprint curve na awtomatikong pagtutugma.
11) Co-T1-Co, O-T-Co-T1-Co, CO Rated Operating Sequence Verification Test.
12) Pagguhit ng mga sobre para sa curve ng sanggunian sa paglalakbay at iba pa.
Teknikal na index
--- GDGK-307 Mataas na boltahe switch circuit breaker analyzer na may dual ground
12 mga channel para sa pagsukat ng oras (Sinusuportahan ng 3-channel ang parehong oras ng contact at oras ng contact ng paglaban, 6-channel na nakahiwalay na mga contact para sa pagsukat ng yunit ng cascaded ng poste) | ||
| 1 | Pagsukat ng oras | Saklaw: 2000ms Error: <0.1ms Paglutas: 0.01ms |
| 2 | Dalas ng sampling | 100-25000Hz |
| 3 | Pagsukat sa paglalakbay ayon sa sensor | Linear Resistance Sensor: Saklaw ng Pagsukat: 0 ~ 1000mm; Resolusyon: 0.01mm; Error: <0.5mm Saklaw ng Pagsukat: 0 ~ 300mm; Resolusyon: 0.01mm; Error: <0.5mm Saklaw ng Pagsukat: 0 ~ 25mm; Resolusyon: 0.01mm; Error: <0.05mm |
Anggulo ng pagtutol sensor: Saklaw ng Pagsukat: 0 ~ 360 °; Paglutas: 0.01 °; Error: <0.5 ° | ||
Acceleration Sensor: Saklaw ng Pagsukat: 0 ~ 250mm; Resolusyon: 0.1mm; Error: <5%RDG+2D | ||
| 4 | Pagsukat sa paglaban ng pre-insertion | Saklaw: 50 ~ 7000ohm; Error: <1%RDG+2D |
| 5 | Dinamikong Pagsukat ng Paglaban | Kasalukuyang Pagsubok: 25 ~ 100A Error sa Pagsukat: <1%RDG+2D |
| 6 | Pagsukat sa paglaban sa contact | Saklaw: 0-10Mohm Error <0.5%RDG+0.05%FSSaklaw: 0-2MOHM; Error: <0.5%RDG+2D |
| 7 | Pagsukat ng bilis | 1000mm Linear Resistance Scale: 0 ~ 20m/s; Error: <0.5%RDG+2D (Opsyonal) 300mm Linear Resistance Scale: 0 ~ 20m/s; Error: <0.5%RDG+2D 25mm Linear Resistance Scale: 0 ~ 20m/s; Error: <0.5%RDG+2D Anggulo sensor: 0 ~ 20m/s; Error: <0.5%RDG+2D Acceleration Sensor: 0 ~ 20m/s; Error: <5%RDG+2D |
| 8 | Coil kasalukuyang pagsukat | Saklaw: 0 ~ 3A ~ 30A; Resolusyon: 0.001a; Error: <0.01a |
| 9 | Bilang ng Roche Coils para sa Dual Grounding Test | 3pcs, haba 1.5m, kasalukuyang saklaw ng koleksyon 0-50a |
| 10 | Dual na saklaw ng pagsukat ng oras | 20000ms, resolusyon 0.01ms, maximum na error sa pagsukat <0.1ms |
| 11 | Pagsukat ng Vibration (Opsyonal) | Saklaw: 0 ~ 5000G; Error: <5% |
| 12 | Signal generator | Paggawa ng boltahe AC220V ± 10%, boltahe ng peak output 0-40V, saklaw ng dalas 100-25000 Hz |
| 13 | Signal Transmission Clamp | Saklaw ng ratio ng ratio 0-50, diameter 12cm |
| 14 | Panloob na mapagkukunan ng lakas ng DC | Boltahe: 30 ~ 260V; Kasalukuyan: 0 ~ 20A.Instantaneous 30A, awtomatikong kumpletuhin ang mababang-boltahe na pagsubok sa pagkilos ng circuit breaker, at sukatin ang halaga ng boltahe ng pagkilos ng circuit breaker; Awtomatikong kumpletuhin ang mababang-boltahe na pagsubok ng aksyon ng circuit breaker. |
| 15 | Power Supply | AC220V ± 10%; 50Hz/60Hz |
| 16 | Kapaligiran sa Paggawa: temperatura | -10 ~ 50 ℃; Kahalumigmigan: <90% |
Built-in 8G memorya ng imbakan at 2 USB interface para sa data export at panlabas na keyboard o koneksyon ng mouse. | ||
