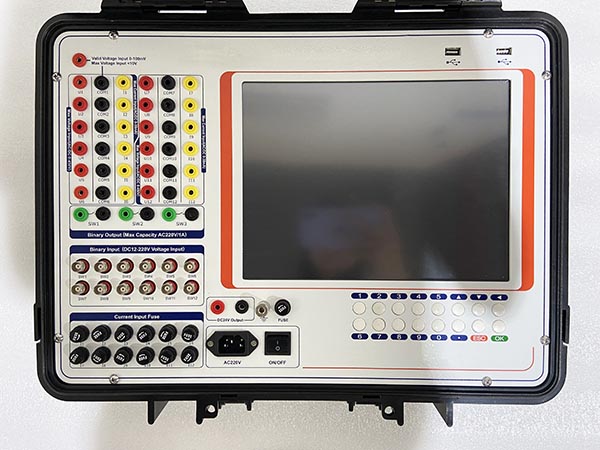

GDBL-601 Power Signal Recorder para sa Power Generator Comprehensive Characteristic Testing

GDBL-601 Power Signal Recorder para sa Power Generator Comprehensive Characteristic Testing

Ang GDBL-601 Power Signal Recorder ay maaaring gawin kasunod ng mga pagsubok para sa motor (power generator):

1) Walang pagsubok na pagsubok,

2) Maikling pagsubok sa circuit,

3) Pagsubok sa Pagtugon sa Hakbang ng Motor Excitation,

4) Pagsubok sa excitatory de-excitation ng motor,

5) Pagsubok sa Katangian ng Frequency Frequency Voltage

6) Pagsubok sa Pag -load ng Pag -load ng Motor,

7) Pagsubok sa Koneksyon ng Koneksyon ng Grid,

8) Generator Rotor AC impedance test

9)  Generator Nangungunang Pagsubok sa Power Factor Operation

10) Iba pa

Mga Tampok ng GDBL-601 Power Signal Recorder

1) Ang instrumento ay may malakas na mga sangkap ng software na nagpapahintulot sa mga gumagamit na magsagawa ng pagsusuri ng graphic, operasyon ng kumbinasyon, mabisang pagkalkula ng halaga, pagkalkula ng kapangyarihan ng AC, pagsusuri ng simetrya ng three-phase, pagsusuri ng spectrum, pagsusuri ng harmonic, pagsusuri ng curve correlation, graphic editing, at pagguhit ng diagram ng phasor sa pamamagitan ng mga sangkap ng software.

2) Ang mga resulta ng pang-eksperimentong data at pagsusuri ay maaaring makabuo ng mga ulat ng pagsubok ng Word/Excel, at ang mga imahe ng JPG ay maaari ring mabuo at mai-export sa pamamagitan ng software upang mapadali ang mga gumagamit upang magsagawa ng malalim na pagsusuri at pagproseso ng mga resulta ng eksperimentong.

3) Ang GDBL-601 Power Signal Recorder ay may 12 mga channel analog input, 12 channel aktibong paglipat ng mga input, at 3  Ang mga signal ng output ng Channels, na may isang maximum na dalas ng pag -sampling ng hanggang sa 100kHz, na maaaring matugunan ang mga lumilipas na mga kinakailangan sa pag -record ng signal ng iba't ibang mga pagsubok sa sistema ng kuryente. At lahat ng mga channel ng kunwa ay nakahiwalay sa bawat isa upang maiwasan ang mga problema sa koneksyon ng iba't ibang mga potensyal na puntos sa eksperimento, na maaaring maging sanhi ng mga pagkakamali sa nasubok na sistema.

Teknikal na index

1) Mayroong 12 channel boltahe/kasalukuyang sample.  Ang saklaw ng analog ay kinabibilangan ng -10V ~ 10V, -200V ~ 200V, -400V ~ 400V at -20mA ~ 20mA. Maaaring ilipat ng mga gumagamit ang saklaw ng pag -input mula sa software. Gayundin mayroong isang channel -100mv ~ 100mv na nagpapahintulot sa signal ng pag -input na mas mababa sa 10V.

2) Ang boltahe at kasalukuyang saklaw ng pag -input ay tiniyak na mga error ay ang mga sumusunod:

3) Mayroong 12 mga channel na basa na mga contact ng binary signal input. Ang wastong at pinapayagan na boltahe ng input ay DC12-200V.

9) Power Supply AC 220V 10% 45Hz-65Hz.

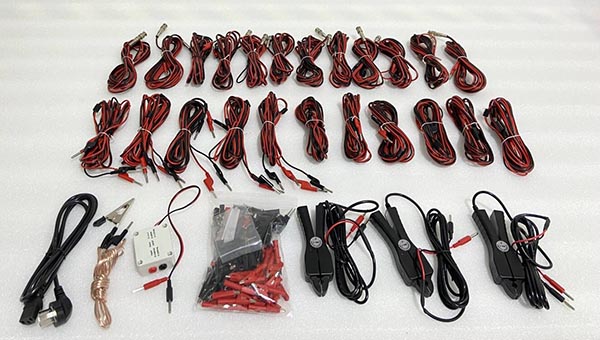

Mga accessory para sa GDBL-601 Power Signal Recorder
