GDB-IV
GOLD
9030849000

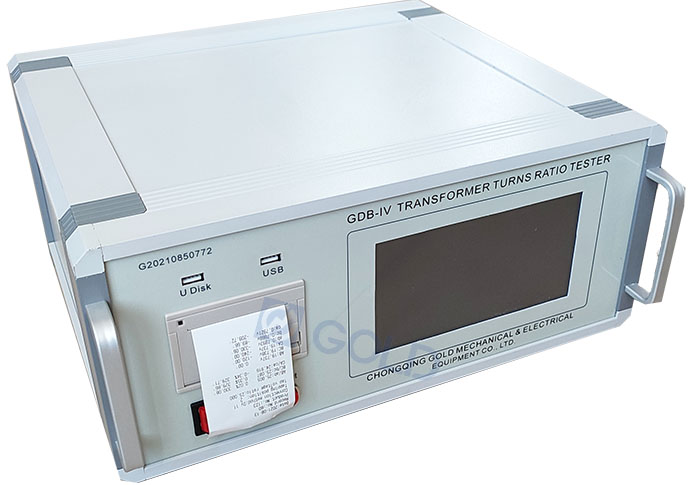

GDB-IV
Baterya Charge Transformer Lumiliko Ratio Tester Tatlong Phase Transformer Excitation Kasalukuyang Tester
Panimula
Ang panloob na module ng kuryente sa tester ay bumubuo ng three-phase power o two-phase power, na kung saan ay output sa mataas na boltahe na bahagi ng transpormer. Pagkatapos ang mataas na boltahe at mababang boltahe ay naka -sample nang sabay. Sa wakas, ang pangkat, ratio, error, at pagkakaiba sa phase ay kinakalkula.
Mga tampok
Application
Dahil ang boltahe ng output ay 3-phase o 2-phase boltahe, direktang inilalapat ito sa high-boltahe na bahagi, at hindi ito pinigilan ng panloob na mga kable ng transpormer, at angkop ito para sa pagsukat ng ratio ng pagbabagong-anyo ng iba't ibang mga pamamaraan ng koneksyon.
Ang GDB-IV Transformer ay lumiliko ratio tester ay maaaring mag-output ng 2 boltahe, na nagpapabuti sa kakayahang umangkop sa mga transformer ng iba't ibang mga antas ng boltahe.
Ang pag-andar ng pagsukat ng bilang ng mga liko ng mababang boltahe na coil ay idinagdag, na maaaring magamit upang masukat ang kasalukuyang ratio ng mutual inductance.
Ang panig ng LV at HV ay nag -sampling nang sabay, at ang pangkat, lumiliko ang ratio, error at error sa phase ay kinakalkula sa wakas.
Setting ng parameter
Para sa transpormer na may tap changer, pagkatapos na itakda ang na -rate na parameter, ang posisyon ng tap changer, tapikin ang ratio ng changer ng kasalukuyang posisyon ay maaaring awtomatikong matukoy kapag sinusukat. Iyon ay, ang ratio ng gripo.
Mabilis
Ang oras ng pagsubok para sa isang data ng pangkat ay 10s.
Pag -uulit
Three-phase (120 °) o two-phase (90 °) power supply na may matatag na amplitude at pare-pareho ang phase.
Proteksyon
Ang boltahe ng output ay nagbabago sa 0 volts, at awtomatikong na -reset ang overvoltage upang putulin ang output. Reverse Protection Function.
Kapag ang output ay overcurrent o overheated, ang output ay awtomatikong pinutol.

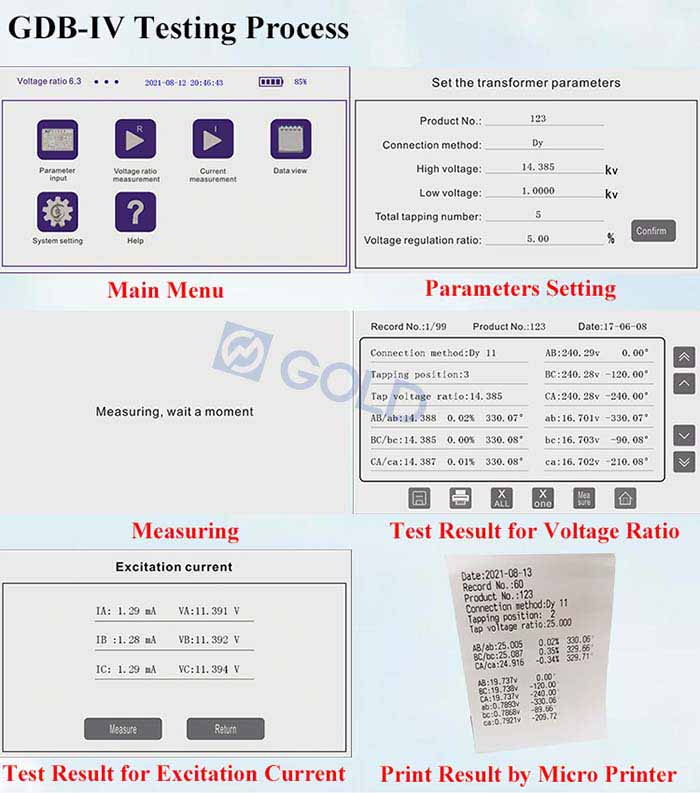

Interface
7 pulgada touch screen, buong menu ng Ingles.
Pagproseso ng data
Sa pamamagitan ng 2PCS USB port, isa para sa online at maaari itong kontrolado at masukat ng PC, ang data ay maaaring mai -upload at mai -save ng Excel file, isa para sa pagpasok ng USB disk upang makatipid ng data.
Teknikal na index
Saklaw ng Pagsubok sa Boltahe ng Boltahe: 1-10000
Saklaw ng Pagsubok sa Grupo: 0-11
Ang katumpakan ng pagsubok sa ratio ng boltahe:
| 1-500 | 0.1% | Mataas na boltahe |
| 500-2000 | 0.2% | Mataas na boltahe |
| 2000-10000 | 0.5% | Mataas na boltahe |
| 1-100 | 0.2% | Mababang boltahe |
| 100-500 | 0.5% | Mababang boltahe |
Resolusyon ng Ratio ng Boltahe: 0.0001
Katumpakan ng anggulo: 0.1 °
Resolusyon ng anggulo: 0.01 °
Katumpakan ng Kasalukuyang Pagsukat: 1% FS+2Digit
Power Input: Lithium Battery 12V 10Ah
Dimensyon: 387*175*379mm
Timbang: 9kg
Temperatura ng pagpapatakbo: -20 ℃ -40 ℃
Relatibong kahalumigmigan: ≤85%, walang kondensasyon
