GD-3100E
CHONGQING GOLD
GD-3100E Portable Transformer Oil DGA Analyzer Para sa Onsite Transformer Oil Dissolved Gas Analysis
1. Komposisyon
Ang GD-3100E portable transpormer oil DGA ay nagsasama ng computer, mapagkukunan ng gas at iba pang mga sangkap nang magkasama, at ang buong sistema ay naka-compress sa portable chromatograph at portable oscillator. Madaling gamitin sa bukid.

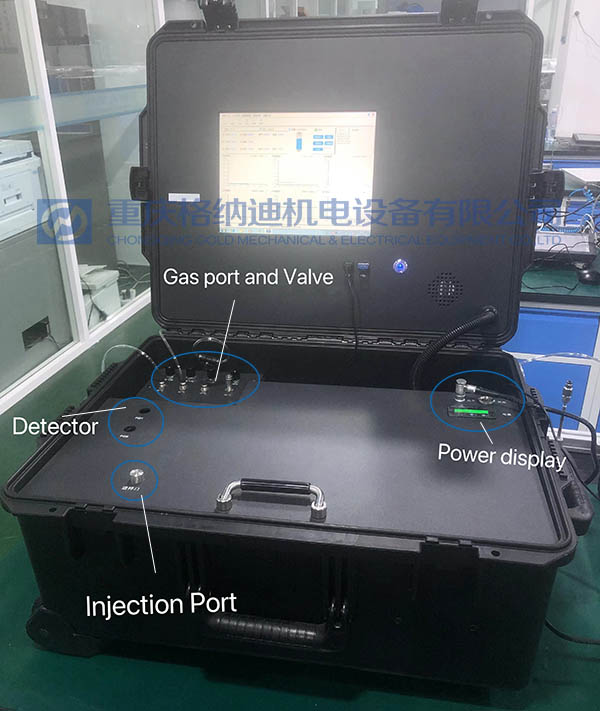

Portable chromatography

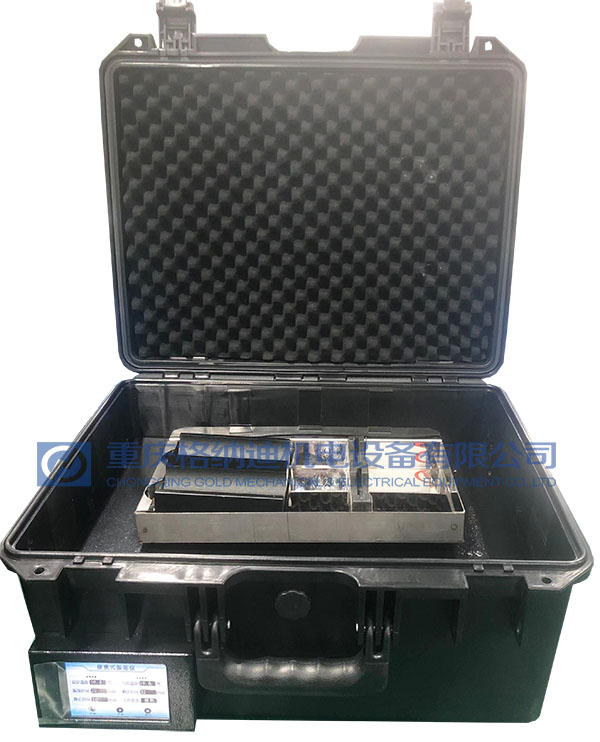

Portable Oscillator

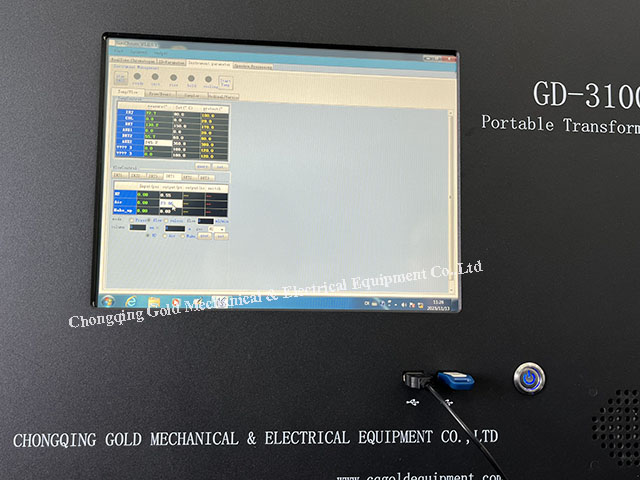

Interface ng software

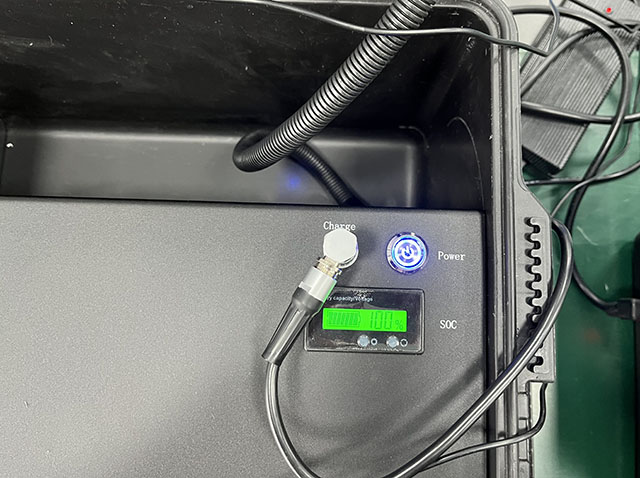

Built-in na rechargeable na baterya

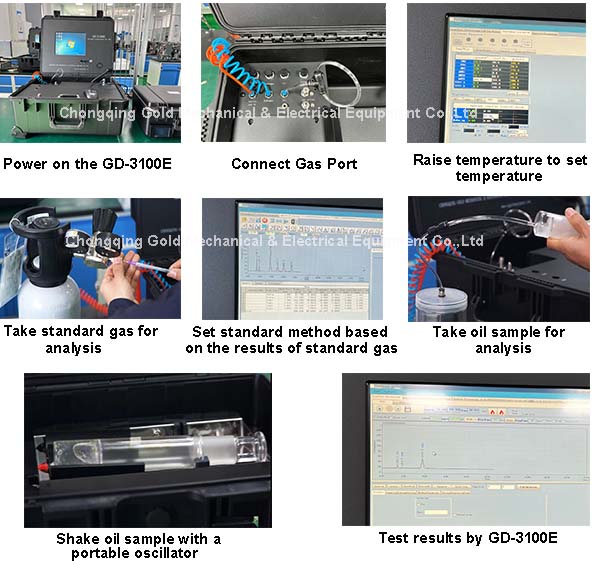

2. Proseso ng Trabaho ng Portable Transformer Oil DGA Analyzer para sa Onsite Transformer Oil Dissolved Gas Analysis
3. Mga Katangian
1) Teknolohiya ng proseso ng three-detector upang makamit ang kumpletong paghihiwalay ng lahat ng mga sangkap.
2) function ng proteksyon ng flameout ng FID detector.
3) pagpapaandar ng proteksyon ng gas cut-off.
4) Mabilis na teknolohiya ng paglamig ng converter upang mapagtanto ang mabilis na pag -shutdown.
5) aparato sa pagsisimula ng sarili para sa halimbawang iniksyon upang matiyak ang pag-uulit ng oras ng pagpapanatili.
6) Logarithmic amplification circuit fid detector, mas malawak na saklaw, mas mababang limitasyon ng pagtuklas.
7) Ang instrumento ay may sariling programa sa pag -iipon, at ang gumagamit ay maaaring awtomatikong pag -iipon ng instrumento sa pamamagitan ng direktang pagpili, nang walang kumplikadong mga setting.
8) Lubhang isinama at modular na disenyo ng istraktura.
9) Bagong disenyo ng sistema ng control ng IC.
4. Teknikal na Index
Limitasyon ng pagtuklas
| Mga sangkap | Limitasyon ng pagtuklas | Mga sangkap | Limitasyon ng pagtuklas |
| H2 | 2 | C2H4 | 0.05 |
| Co | 2 | C2H6 | 0.05 |
| Co2 | 2 | C2H2 | 0.05 |
| Ch4 | 0.05 | O2, N2 | 5 |
Detektor
| TCD | Fid |
Gumawa ng istraktura ng semi-diffusion | Awtomatikong pag -aapoy ng programa (Awtomatikong pag -aapoy sa itaas ng 130 ° C) |
Ang power supply ay nagpatibay ng patuloy na kasalukuyang control mod | Awtomatikong pag -aapoy; Oras ng pag -stabilize: 10 minuto. |
Sensitivity: ≥10000mv.ml/mg (benzene | Limitasyon ng pagtuklas: ≤3*10-12g/s (n-hexadecane/isooctane) |
| Ingay ng baseline: ≤ 10 μ v | Ingay ng baseline: ≤5*10-14A |
| Baseline Drift: ≤ 30 μ V/30min | Baseline Drift: ≥1*10-13A/30min |
Linear: ≥ 105 | Linear: ≥107 |
Kontrol ng temperatura
| Bahagi ng kontrol sa temperatura | Kontrol ng temperatura saklaw | Kontrol ng temperatura kawastuhan |
Haligi | Temperatura ng silid 4 ℃ -450 ℃ | ± 0.01 ℃ |
| Fid | Temperatura ng silid 4 ℃ -450 ℃ | ± 0.01 ℃ |
| TCD | Temperatura ng silid 4 ℃ -450 ℃ | ± 0.01 ℃ |
NI Catalyst Converter | Temperatura ng silid 4 ℃ -450 ℃ | ± 0.01 ℃ |
Na -program na order ng pag -init | 20 | - |
Rate ng pagpainit ng programa | 0.1-60 ℃/min | ± 0.01 ℃ |
Pagpapalakas ng programa | 8 | - |
