Transpormador paikot-ikot pagpapapangit test

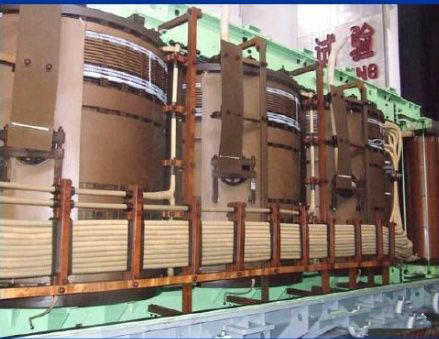

Ano ang transpormador paikot-ikot pagpapapangit?

Transpormer windings ay tumutukoy sa epekto ng mekanikal o elektromotibo mga plano sa panloob na windings likawin, na mga resulta sa hindi maibabalik pagkakaiba-iba ng laki at posisyon ng windings, kabilang ang pisikal na pag-aalis, paikot-ikot na pagpapapangit, baluktot at maikling circuits sa pagitan ng windings.

AnoMga sanhi ng transpormer windings?

Ang transpormer ay apektado ng pag-load at iba pang mga kadahilanan, at hindi maaaring hindi maaapektuhan sa pamamagitan ng isang tiyak na lawak. Kabilang sa mga ito, ang pag-export maikling circuit ay partikular na mapanganib sa ang transpormer windings. Kahit na ang circuit breaker ay maaaring mabilis na i-cut-off ang circuit, dahil sa ilang mga dahilan, kapag nabigo ang aparato, ang transpormador likawin ay deformed sa ilalim ng pagkilos ng short-circuit kasalukuyang at ang elektromotibo puwersa. Sa malalang kaso, ito ay maging sanhi ng maikling circuit sa pagitan ng mga coils at magsunog ng off ang windings.

Ang pagkakaiba-iba ng ang transpormer windings at panlabas na puwersa pinsala ay higit sa lahat dahil sa windings, pagpapapangit, at pag-aalis sanhi ng banggaan at epekto sa panahon ng pag-install o transportasyon. Para sa mga nakaraang i-type ang kasalanan, kami ay karaniwang palakasin ang pagpapanatili at proteksyon ng aparato relay proteksyon. Suriin upang matiyak napapanahong at katatagan ng pagkilos. Pagkatapos ng pag-install sa factory, ang huli ay naka-install bago at pagkatapos ng pag-install, at ang transpormador paikot-ikot na pagpapapangit tester tseke isinasalaysay nito.

Bakit mo subukan?transpormerPaikot-ikot na pagpapapangit?

Paikot-ikot na pagpapapangit ay isang pangunahing nakatagong panganib, na nakakaapekto sa kaligtasan ng operasyon ng sistema ng kapangyarihan. Sa mga nakaraang taon, na may pagtaas sa ang kapasidad ng sistema ng kapangyarihan, ang mga short circuit kapasidad ay nadagdagan din. Ang bilang ng mga aksidente na sanhi paikot-ikot na pinsala matapos ang pag-export maikling circuit din nadagdagan. Matapos ang transpormer ay isang paikot-ikot na pagpapapangit, dahil sa ang pagbabago sa ang pagkakabukod distansya o ang pagkawala ng insulating papel, ang paikot-ikot na ay mabulok sa pagitan ng mga cake o liko kapag ang isang overvoltage ay nakatagpo ng, o ang pinsala pagkakabukod ay dahan-dahan palawakin ang pang-matagalang boltahe ay kalaunan humantong sa insulating pinsala. At panganib sa kaligtasan operasyon.

Pangalawa, pagkatapos ng paikot-ikot na pagpapapangit, mekanikal katangian ay nabawasan. Kapag ito ay maikling-circuited, ay agad itong mabibigo dahil hindi ito maaaring makatiis ang epekto. Maginoo pagtutol measurements, transpormer transformation ratio sukat, kapasidad sukat, at mas mahirap upang mahanap ang mga pagbabago ng windings, kaya ang pagpapapangit ng ang transpormer windings ay nagiging napakahalaga.

Transpormador paikot-ikot na paraan pagpapapangit pagsubok:Mababang presyon ng pulso paraan,impedance paraan和Ang pamamaraan Dalas ng tugon

LMalapad na paraan ng kapangyarihan pulse:Ito ay injected mula sa dulo ng isang pumulupot sa pulse mababang presyon (100V) at output mula sa iba pang port, at mga hukom ayon sa mga pagbabago sa waveform.

Ikumpetisyon Ang pamamaraan:Tukuyin ang point paglaban pagbabago sa isang tiyak na dalas

Dalas ng paraan ng tugon:Ang dalas scan signal ay ipinadala sa isang port ng pumulupot at outputs ng isang tugon mula sa isa pang port, at kumukuha ng isang dalas tugon bilang curve batay sa isang frequency na ginagamit para sa pag-aaral.

Ang mababang presyon ng pulso paraan at dalas tugon pamamaraan ay aktwal na mula sa parehong dalawang magkaibang aspeto ng ang oras ng domain at dalas ng domain. Sa matematika, ang dalawang mga pamamaraan ay kaugnay at pantay. Mula sa aktwal na pamamaraan sa pagpapatupad, ang dalawang mga pamamaraan technically napaka-ibang, mula sa katatagan ng ang nabuong waveform, makamit ang mga low pamamaraan sa presyon ng pulso ay lubhang mas mababa kaysa sa paraan ng frequency response. Samakatuwid, kasalukuyang pagpapapangit detection teknolohiya higit sa lahat adopts paraan frequency response. Gamit ang pag-unlad ng microcomputer teknolohiya, ang mga praktikal na application ng mga pamamaraan dalas tugon ay dahan-dahan na binuo at mature.

Dalas ng tugon paraan ng nagpapakilala test equipment

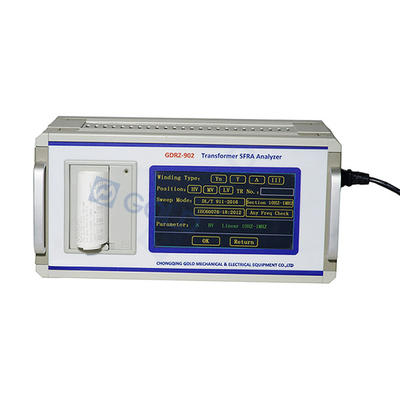

这GDRZ-902 Power transpormador Paikot-ikot na pagpapapangit TesterIto ay isang malakas at sensitibong paraan upang suriin ang makina integridad ng mga core, paikot-ikot at clamping istraktura sa kapangyarihan transpormer sa pamamagitan ng pagsukat sa kanyang mga de-koryenteng pag-andar transfer sa ibabaw ng malawak na hanay dalas. SFRA ay na-verify na paraan ng dalas pagsukat. Tumpak na paghatol ay maaaring gawin sa panloob na kasalanan ng transpormer.

Paano upang matukoy TRansformer paikot-ikot na pagpapapangit?

Sa mga katangian ng ang transpormer windings dalas tugon, ang tugon dalas curve ng mababang dalas bahagi (10 ~ 500 kHz) ay may isang rich resonance point. Ang pagkakaiba-iba ng mga puntong ito resonance ay sensitibo sa transpormer windings, tulad ng breaking, pagpapalawak, pagbaluktot, at dislokasyon sa pagitan cakes. At ang mga mataas na frequency bahaging ito (sa itaas 500 kHz) ay maaaring sumalamin ang pag-aalis ng ang transpormer windings. Para sa mataas na frequency na bahagi ng transpormador paikot-ikot na dalas curve ng 110kV at sa itaas, ito ay minsan ay mahirap upang matiyak ang isang bahagi ng curve overlap dahil sa maraming pag-impluwensya kadahilanan. Sa oras ng paghatol, dapat ito ay mapapansin na ang mga intermediate at mababang bahagi dalas, ang mga bahagi ng mataas na frequency ay dapat gamitin bilang isang sanggunian kapag kinakailangan.

Diagnostic mga hakbang para sa transpormer windings

a) Kung ang pagkakaiba sa pagitan ng yugto ng tatlong-phase windings ay mas malaki kaysa sa 3.5 db, ang mga resulta ng pagsubok ay dapat kumpara sa orihinal na mga resulta ng pagsubok ng converter. Kung ito ay mas malaki (mas malaki kaysa sa 3.5 db), maaari itong hatulan na mangyari ang pagpapapangit ng paikot-ikot.

b) Kung walang orihinal na resulta ng pagsubok, maaari itong ihambing sa parehong uri ng parehong halaman at ang mga resulta ng pagsubok ng parehong transpormador. Kung ito ay mas malaki (mas malaki kaysa sa 3.5 db), maaari itong matukoy na ang paikot-ikot ay deformed.

c) Kung hindi pa rin ito maaaring tumugma, hilingin sa tagagawa na ipaliwanag ang sanhi ng tatlong yugto ng windings, at matukoy ayon sa maikling circuit at overcurrent na kondisyon.

d) Kung ang phase pagkakaiba sa pagitan ng tatlong-phase windings ay mas mababa sa 3.5 db, ang pagkakaiba ay mas malaki kaysa sa 3.5 db, ang karaniwang bahagyang pagpapapangit ng transpormador windings ay higit sa 3.5 db, o tatlong-phase unipormeng pagpapapangit ng transpormador windings kumpara sa orihinal na mga resulta ng pagsubok ng transpormer.

Matapos ang pagpapapangit ng pagpapapangit, kinakailangan upang malaman ang antas ng pagpapapangit. Ayon sa kahulugan sa itaas, ang antas ng pagpapapangit ay nahahati sa tatlong uri: normal, katamtamang pagpapapangit, malubhang pagpapapangit. Ang diagnostic na halaga ng pansin ay tulad ng ipinapakita sa talahanayan.
