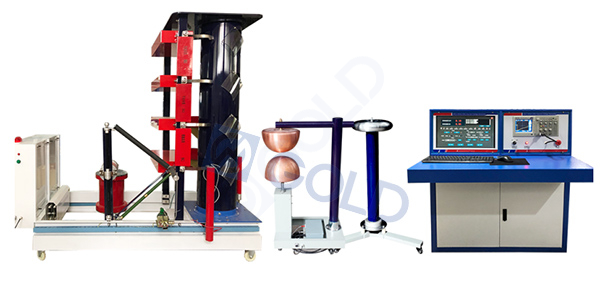

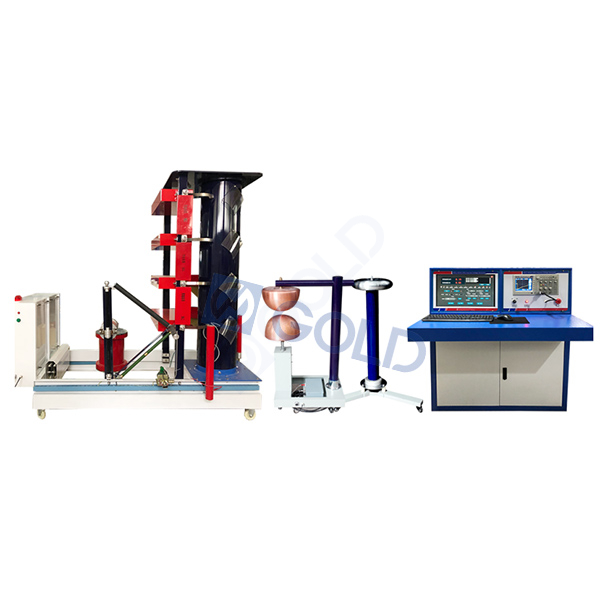

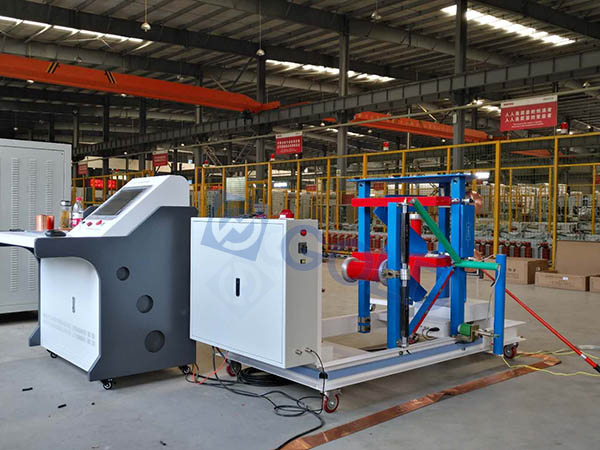

GDCJ-V 200KV 10KJ Awtomatikong Pulse Voltage Generator

GDCJ-V

200KV 10KJ Awtomatikong Pulse Voltage Generator

ipakilala

Ang GDCJ-V 10KV 10KJ Awtomatikong Pulse Voltage Generator ay angkop para sa pagkakabukod ng air gap, mga shell, power transformer, at mga transformer standard na boltahe ng kidlat na buong alon, karaniwang mga operating waves at tinadtad na mga pagsubok sa pagsubok ng boltahe ng pulso.

Influenza

Pinangalanang boltahe ng pulso: GDCJ-V 200KV.

Nominal na Kapasidad (Enerhiya): 10kj.

Klase ng Klase: 1.0 μF, 100KV dry type kumpletong packaging ng pagkakabukod.

Boltahe ng Antas: 100kv.

Phase/ yugto ng kapasidad: 2/ 5kj.

Output waveform:

1) 1.2 μs ± 30 %/50 μs ± 20 % karaniwang salpok na boltahe Buong alon, kahusayan ≥90 %

2) 2 ~ 6 μs standard pulse tinadtad na alon.

Saklaw na Saklaw: Mas malaki kaysa sa 20 %.

Ang pagkakaiba -iba ng error sa pagsasaayos ng error sa pag -aayos ay mas mababa sa 1 %, at ang minimum na kapangyarihan ng output ay hindi lalampas sa 10 % ng boltahe ng nominal na aparato.

PAGSUSULIT NG ERROR RATE: Mas mababa sa 1 %.

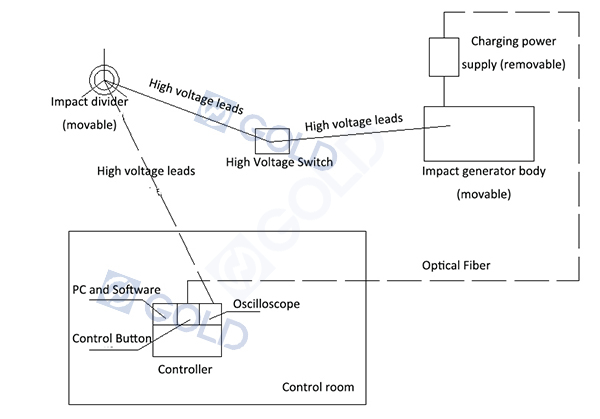

Pangunahing sangkap

Rectifier Charging Power Supply (isinama sa Boltahe Pulse Motor Main Body)

Na -rate na boltahe: UN = ± 100KV DC (positibo o negatibo)

Kasalukuyang rating: sa = 30mA (sa ilalim ng rate ng boltahe)

Kontrol ng Boltahe: Pagsasaayos ng boltahe ng module ng SCR, saklaw ng pagsasaayos ng boltahe ng 0 hanggang 100 % UN

Pag -convert ng Polarity: Baguhin ang direksyon ng mataas na -pressure silikon stack

Boltahe ng Input: 220 V Single -phase boltahe

Kadalasan ng Power: 50/60 Hz

Pagkonsumo ng Power: 3kva

Mahina Damping Capacitor Voltage Separator

Rated boltahe: 200kv

Na -rate na kapasitor: 800pf

Bilang ng mga capacitor: 1

Fang Wave Response: Ang bahagi ng oras ng pagtugon ay mas mababa sa 100 ns, at ang labis na presyon ay mas mababa sa 10 %

Ratio ng Dibisyon ng Boltahe: Ayon sa sitwasyon

Ratio ng Segmentation ng Boltahe: Mas mababa sa 1 %

Gupitin ang aparato

Rated boltahe: 200kv

BETAL GAP: 150 mm diameter.

Trigger mode: Tatlong electrode discharge trigger.

(Gumamit ng High -Performance Pulse Amplifier sa Output 15KV, 100NS Trigger Pulse)

Mode ng pagkaantala ng oras: 2 ~ 6u na may mga elektronikong pagkaantala ng mga circuit na may adjustable na pagkaantala ng oras ay maaaring magbigay ng tinadtad na mga pulses ng trigger.

(Gamitin ang IGCS2008 control system, ang potensyal na oras ng pagkaantala ng pagsasaayos)

Napatay na pagpapakalat: Ang karaniwang paglihis ng deadline ay mas mababa sa 0.1 μs.

pangsukat na gamit

Sistema ng pagsukat ng digital na epekto

Pagsukat ng mga alon: na -import na kulay ng tektronix na mataas -voltage digital oscilloscope.

Ang pinakamataas na rate ng sampling ay 1.0GS/s, ang bandwidth ay mas malaki kaysa sa 100MHz, ang resolusyon ay 8 bits, at 2 channel.

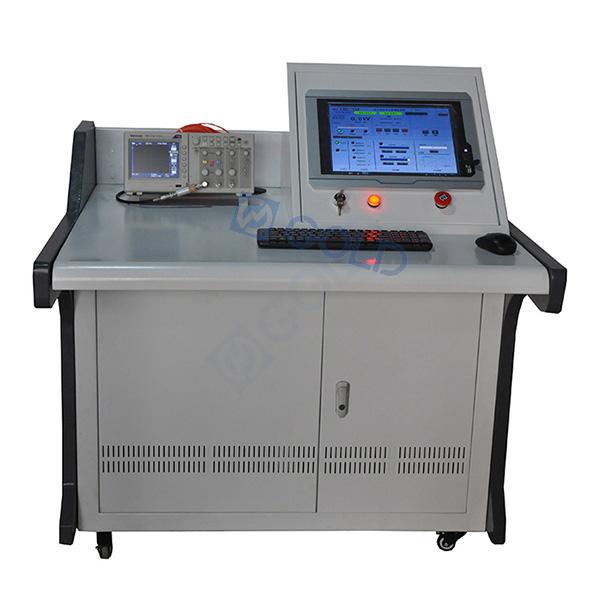

Pagtatasa ng Waveform: Pang -industriya Control Computer (kabilang ang Display)

Mga espesyal na pakete ng software na nakakaapekto sa pagsukat:

Pagkalkula at pagpapakita ng mga parameter ng shock wave,

Ang function ng paghahambing ng alon,

Ang alon ay lumaki, ibalik at pagsasalin,

Imbakan at tawag na mga alon,

Wave -shaped mapping at pagsulat ng ulat,

Mga Kagamitan: 2 Mataas -Performance 100 beses na espesyal na aparato sa pagpapalambing.

DEC Wave Adjustment Resistance:

Mayroong tatlong mga hanay ng paglaban sa ulo ng ulo, tatlong hanay ng paglaban ng alon -tail na ginagamit para sa mga impulses ng kidlat, at isang hanay ng singilin at proteksyon.
