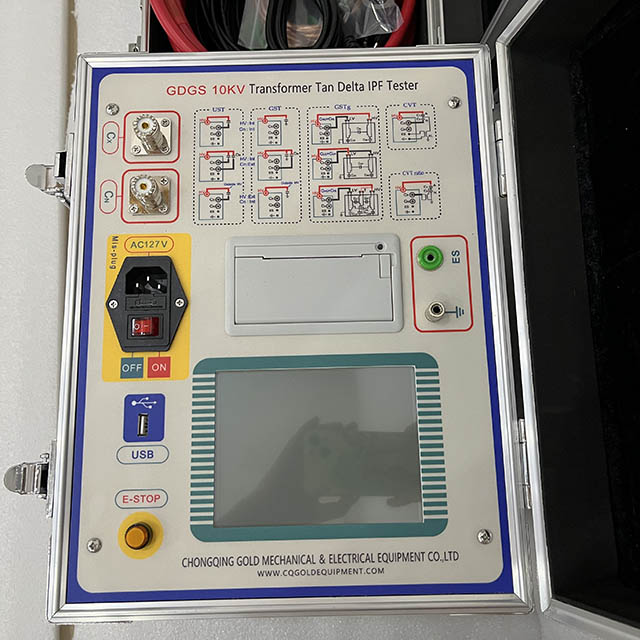

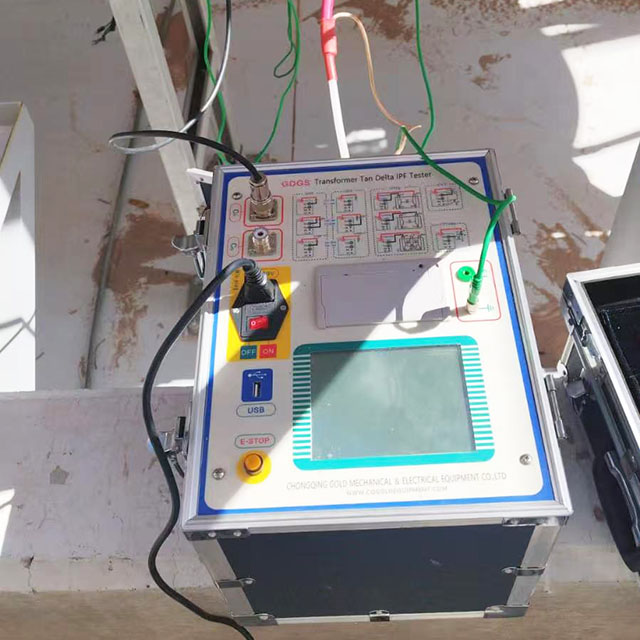

10KV transpormer dielectric loss tester
Bakit kinakailangan na magsagawa ng dielectric loss testing sa mga transformer?
Ang layunin ng pagsubok ng pagkawala ng dielectric ng transpormer ay upang subukan ang pagganap ng pagkakabukod ng mga transformer. Sa pamamagitan ng pagsukat ng dielectric loss factor tg Δ na halaga, ang katayuan ng pagkakabukod ng langis ng transpormer ay maaaring matukoy upang matiyak ang ligtas na operasyon ng mga transformer.
Dielectric loss factor tg Δ halaga: Para sa mga transformer ng iba't ibang mga antas ng boltahe, may iba't ibang mga pamantayan para sa dielectric loss factor tg Δ na halaga. Halimbawa, kapag ang antas ng boltahe ng transpormer ay 330kV, ang dielectric loss factor tg Δ ay dapat na ≤ 0.040; Kapag ang antas ng boltahe ng transpormer ay ≥ 500kV, ang dielectric loss factor tg Δ ay dapat na ≤ 0.020.
Pangunahing pag -andar
Malaking touch screen, madaling mapatakbo.
Ang transpormer dielectric loss tester ay maaaring masuri gamit ang iba't ibang mga pamamaraan tulad ng panloob na mataas na boltahe, panlabas na mataas na boltahe, panloob na pamantayan, panlabas na pamantayan, paraan ng positibong koneksyon, paraan ng reverse connection, pamamaraan sa sarili, atbp; Sa ilalim ng panlabas na pamantayang panlabas na pamamaraan ng koneksyon na may mataas na boltahe, maaaring makamit ang mataas na boltahe (mas malaki kaysa sa 10kV) na pagkawala ng dielectric.
Ang transpormer dielectric loss tester ay maaaring tumpak na masukat ang dielectric loss at capacitance na mga halaga ng CVT nang hindi inaalis ang mataas na boltahe na humahantong sa CVT.
Ang transpormer dielectric loss tester ay maaaring gumamit ng reverse na pamamaraan ng kalasag upang masukat ang halaga ng pagkawala ng dielectric at halaga ng kapasidad ng C0 sa itaas na dulo ng CVT.
Ang instrumento na ito ay maaari ring subukan ang pagkawala ng dielectric at kapasidad ng ganap na selyadong CVT (capacitive boltahe transpormer) C1 at C2, pagkamit ng sabay -sabay na pagsubok ng C1 at C2. Ang instrumento na ito ay maaari ring subukan ang ratio ng CVT at error sa anggulo ng boltahe.
Teknikal na index
| 1 | Prinsipyo ng panghihimasok sa anti | Paraan ng conversion ng dalas |
| 2 | Power Supply | 220V ± 10%. (AC127V at AC110V ay maaaring ipasadya) |
| 3 | Mataas na output | Output ng boltahe: 0.5KV-10KV, bawat 0.1kV |
| Katumpakan: 2% | ||
| Pinakamataas na kasalukuyang: 200mA | ||
| Kapasidad: 2000va | ||
| 4 | Kapangyarihan sa sarili | AC 0V∽50V/15A. 45Hz/55Hz 47.5Hz/52.5Hz 55Hz/65Hz 57.5Hz/62.5Hz Awtomatikong dobleng dalas |
| 5 | Paglutas ng kapangyarihan | TGδ: 0.001% CX: 0.001pf |
| 6 | Katumpakan | △ TgΔ: ± (pagbabasa*1.0%+0.040%). △ C x: ± (pagbabasa*1.0%+1.00pf). |
| 7 | Saklaw ng pagsukat | TGδ: Walang limitasyong |
CX: 15PF ＜ CX ＜ 300NF 10KV: CX ＜ 60 nf 5KV: CX ＜ 150 NF 1KV: CX ＜ 300 NF | ||
| Pagsubok sa CVT: CX ＜ 300 NF | ||
| 8 | Saklaw ng CVT | 10-10000 |
| 9 | Kawastuhan | 0.1% |
