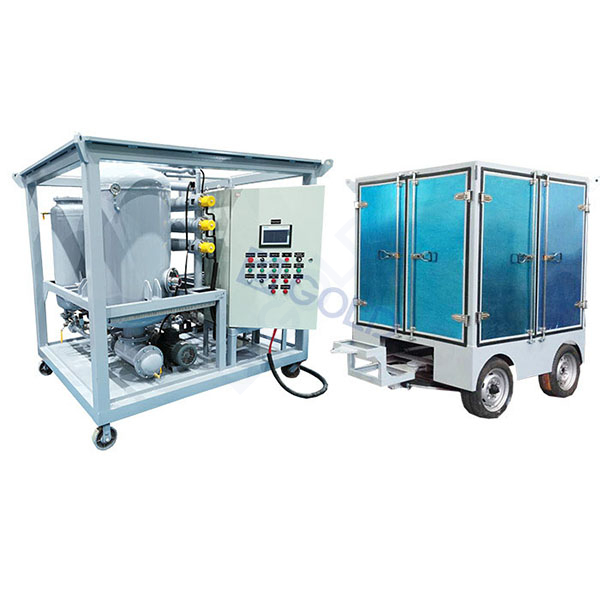

Transpormer langis purifier operasyon

Ang ZJA mataas na vacuum mataas na presyon ng transpormer langis purifier ay higit sa lahat ginagamit upang maglinis transformers, remove tubig, gas at mechanical particle sa transpormer langis. Bilang karagdagan, ito rin ay mag-usisa ang mga di-kinakaing unti-unti gas sa lalagyan, ang lakas ng tunog ng lalagyan ay ≤50 m3, ang RansFormer langis nilalaman ng container ay maaaring maging 10 ppm, at ang langis at gas nilalaman RansFormer ay 10% o mas mababa , at ang purified purified purifier maaaring makadalisay ang ZJA transpormer langis purifier.. Opereion kapangyarihan ay 230V, 60Hz, 3, 4 wire / 5wires.

Kung may ibang kapangyarihan supplies, mangyaring makipag-ugnay sa amin sa pag-customize

ZJA mataas na vacuum mataas na presyon ng transpormer langis purifier operasyon

Mahalaga tip

Sa panahon ng paggamit, dahil sa panginginig ng boses, ang koneksyon bolts ng may-bisang haligi ay madaling buhaghagin. Samakatuwid, pagkatapos ng 600 oras o pagkatapos ng machine ay tumakbo, ang user ay dapat higpitan ang lahat ng mga buklet, kung hindi man, ang joint ay magiging maluwag, kaya ang appliance ay madaling nasira, tulad ng isang motor, heater, at iba pa. Mangyaring obserbahan.

Operating electrical components batay sa control panel 3.8

1. Preparatory workflow:

1.1 Pag-install: Patatagin ang aparato sa pahalang ibabaw.

1.2 connection power cord:

1.2.1 Tumutukoy sa rated kasalukuyang halaga ng machine, gamitin ang100A OCopper koneksyon sarado riveting cable 5 o 5 * 16mm2.

1.2.2 Connect ang kapangyarihan at machine na may isang 3-phase mapagkukunan 4-wire.

1.2.3 Ayusin ang lahat ng mga may-bisang mga haligi sa mga de-koryenteng control cabinet.

1.2.4 Pagpapaikot vacuum pump, root pump at langis transportasyon pump (kung hindi mo maaaring i-rotate sa kamay, run test sa power supply).

1.2.5 Mga halimbawa ng kuryente at inspeksyon: Ikonekta ang kapangyarihan lumipat, ikonekta ang mga naka switch, mangyaring suriin ang ilaw \"Stage sunod error \". Ito ay nangangahulugan na ito ay madalas na gumagana kapag ang ilaw ay sarado, at vice versa.

1.2.6 Tama: I-off ang kapangyarihan at ayusin ang anumang dalawang mga cable kapag ang order ay mali.

2. transpormer langis filter operasyon (manual):

Itakda ang rotary switch \"Mano-manong / Auto \" sa \"Mano-manong \" na posisyon, pindutin ang \"START \\" na button switch. Para sa impormasyon sa manual / awtomatikong operasyon, tingnan ang tamang figure.

2.1 Katayuan ng balbula langis makipot na look at export exchange:

A SA B OUT: V1.1, V5.2 Buksan, V1.2, V5.1 Close; B ay out, V1.2, V5.1 ay bubukas; V1.1, V5.2 ay sarado.

2.2 Simulan ang vacuum pump:

Suriin muna ang antas ng vacuum pump, ay dapat na sa pagitan ng dalawang-scale (o sa gitna ng line)

Pindutin ang \"Vacuum magpahitit simula\"Button, pagkatapos ay pindutin ang \"Vacuum pump hinto\"Button, ulitin ng tatlong beses upang obserbahan ang operating pagganap ng vacuum pump. Ang vacuum pump dapat tumakbo nang maayos. Kapag ang vacuum pump ay gumagana, ang panimulang vacuum pump ay sa, sa sandaling ang vacuum pump hihinto nagtatrabaho, ito ay sarado.

2.3 Simulan ang ugat pump:

Suriin muna ang antas ng gasolina tangke at ang ugat pump ng tangke. Siguraduhin na ang antas ay sa pagitan ng dalawang mga antas (o obserbahan ang intermediate bahagi ng pagmamasid mirror); ikalawa, kapag ang vacuum gauge ay ipinapakita sa ang halaga sa ibaba 4500PA, pindutin ang \"Start Root Pump \" na pindutan, at pagkatapos ay pindutin ang \"Stop ugat pump \"na buton. Paulit-ulit na tatlong beses; Sa wakas, pakisunod ang mga ugat pump tumatakbo pagganap at tiyakin na ito ay ganap na tumakbo. Kapag ang ugat pump ay gumagana, ang mga tagapagpahiwatig ng ang panimulang ugat pump ay on.

2.4 Buksan ang pasukan at pag-export balbula:

Kapag ang display na halaga ay mas mababa sa 100 Pa, ang balbula V1.1 at V5.2 ay binuksan depende sa koneksyon sa pipeline (pagtatakda ng isang bilang INLET at Ba bilang isang outlet.

Tandaan: balbula operasyon:Kapag ang hawakan ay pinihit clockwise, lumiko pakaliwa, ang axis parallel sa posisyon handle, ang channel ay ganap na binuksan; ang hawakan ay perpendikular sa ang posisyon ng katawan ng poste, ang channel ay ganap na sarado. T.Siya sinundan ang pagpapatakbo ng balbula inilarawan sa mga ito. Mangyaring sumangguni sa mga larawan ng ang balbula, tingnan sa kanan:

2.5 Start Oil export Pump:

Kapag ang antas ng langis sa vacuum na naghihiwalay sa silid rises sa gitna ng mirror, pindutin ang \"langis magpahitit simula \" na pindutan, at pagkatapos ay pindutin ang \"oil pump stop \" na pindutan, at obserbahan ang pagpapatakbo katangian ng ang langis ng tatlong beses , ay nangangailangan ng langis magpahitit upang maging makinis na tumakbo. Kapag ang langis magpahitit ay gumagana, ang indicator ng fuel pump ay maipaliwanag. Ayusin ang \\"potensyomiter \" upang baguhin ang dalas ng ang langis pump inverter, na kung saan ay kinakailangan sa pagitan ng 15-25 Hz. Mangyaring sumangguni sa potensyomiter upang ayusin ang mga larawan, tingnan ang sa kanan.

2.6 Balansehin ang likido antas sa vacuum paghihiwalay silid

Upang obserbahan ang likido antas ng vacuum paghihiwalay silid, ang dalas ng ang transduser ng langis exit pump ay nababagay, at ito ay ginustong na ang exit ng langis ay bahagyang mas malaki kaysa sa dalas ng outlet langis.

2.7 Start heater

Ang pag-off ng heater knob (ang saradong posisyon ng dual knob ay pakanan, ang posisyon ng stop ay nasa pakaliwa na direksyon; ang pagsasara ng posisyon ng tatlong hawakan ay mas malapit o pakaliwa, ang posisyon ng pagtigil ay nasa isang vertical na direksyon).

2.8 pagsasaayos ng hindi ginagamot na temperatura ng langis

Ang temperatura ng filter ay nababagay sa pagtukoy sa paglalarawan na ginagamit upang gamitin ang temperatura controller. Inirerekomenda na ayusin ang stop temperatura sa 60 ° C, lagyan ng lagusan sa 4 ° C.

2.9 Kolektahin ang mga sample ng langis:

Matapos ang temperatura ay hanggang sa 60 ° C, ang cycle ay sinala 3-5 beses, mangyaring mangolekta ng mga sample ng langis mula sa sampling balbula hanggang sa pisikal na index ng kemikal ng itinuturing na transpormer ay kwalipikado.

2.10Valve Normal Operating Machine.

3. Ang makina ay karaniwang malapit na operasyon (manu-manong):

Disconnecting ang heater àclose entrance oil valve v1.1 5 minuto, root pump à stop vacuum pump à stop oil exit bomba dang vacuum separation indoor lahat ng transpormer langis ay naihatid à malapit-socket langis balbula v5.2à idiskonekta kapangyarihan switch à idiskonekta ang kapangyarihan lumipat

4. Emergency stop operation ng makina:

Pindutin ang pindutan ng Emergency Stop upang idiskonekta ang supply ng kuryente.

Kung mayroon kang anumang mga katanungan tungkol sa transpormador purifier operasyon, mangyaring huwag mag-atubiling makipag-ugnay sa amin!
