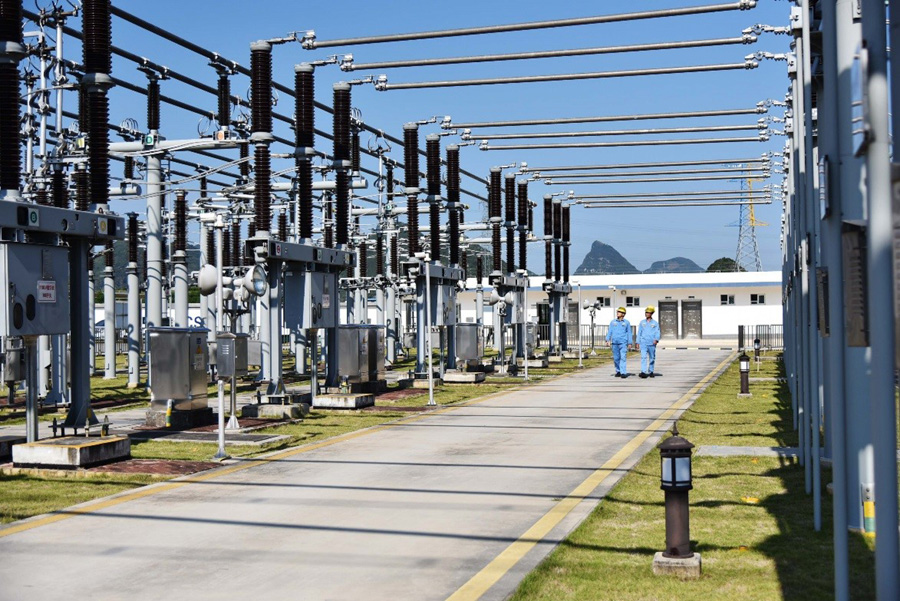

Tatlong pamamaraan para sa pagsubok ng electromagnetic potensyal na transpormer
1. Oil Immersion, SF6 uri ng gas at solid transpormer tatlong paraan para sa potensyal na transpormer testing
2. Electromagnetic potensyal na paraan ng transpormer binabalangkas test cycle, pagsubok nilalaman at inirerekumendang mga produkto
3. Ang teknikal na pamamaraan na ito ay nasa linya ng may-katuturang mga pagtutukoy ng \"Power Preventive Test Procedures \"
Pagsubok pamamaraan One- Oil immersions. type.para saElectromagnetic potensyal na transpormer
Pangalan ng Pagsubok. | Pagsubok ng nilalaman | Kagamitan sa sanggunian |
Ac withstand boltahe pagsubok | 1. Pangunahing paikot-ikot na 0.8 beses vaule test batay sa factory vaule 2. Ang pangalawang paikot-ikot at ang dalas ng kapangyarihan ng lupa na makatiis ng boltahe ay 2 kV (gamitin ang mega) 3. Crack-type o hierarchical transpormer multiplier induction withstand boltahe pagsubok, 4. Kung ang 110kV boltahe kapasidad ay 5%, 220kV ay 10% | |
Tubig nilalaman sa langis | Ang nilalaman ng dissolved gas components sa langis (μ l / l): H2: 150. Sa 220kV, ang halaga ng C2H2 ay: 2. Sa 110kV, ang halaga ng C2H2 ay: 3. | |
Partial discharge test. (PD test) | Sa sistema ng 110kV at 220KV, gamit ang oil-immersive na paraan upang subukan ang potensyal na transpormer, Kapag ang boltahe ay 1.2 um√3, at ang lokal na paglabas ay hindi mas malaki kaysa sa 20pc. | Partial discharge test system. |
Testing method two- SF6 gas.type.para saElectromagnetic potensyal na transpormer
Pangalan ng Pagsubok. | Pagsubok ng nilalaman | Kagamitan sa sanggunian |
Nilalaman ng tubig sa gas | Ang nilalaman ng dissolved gas components (μ l / l) sa gas: H2: 150. Sa 220kV, ang halaga ng C2H2 ay: 2. Sa 110kV, ang halaga ng C2H2 ay: 3. | |
AC mapaglabanan ang boltahe pagsubok | 1.Primary winding 0.8 beses vaule test batay sa factory vaule 2.Ang pangalawang paikot-ikot at ang ground power frequency na maystand boltahe ay 2 kV (gamitin mega) 3.Crack-type o hierarchical transpormer multiplier induction withstand boltahe test, Kung ang 110kV boltahe kapasidad ay 5%, 220kV ay 10% | |
Infrared test. | Hindi bababa sa isang beses bawat taon | Infrared thermal imager. |
Testing method tree- sUri ng Olid.para saElectromagnetic potensyal na transpormer
Pangalan ng Pagsubok. | Pagsubok ng nilalaman | Kagamitan sa sanggunian |
Anemone kasalukuyang at mga katangian ng paggulo | Kung walang makabuluhang pagkakaiba sa kasalukuyang walang-load at ang halaga ng pabrika sa rated boltahe, walang-load kasalukuyang sa sumusunod na boltahe ng pagsubok ay hindi mas malaki kaysa sa maximum na pinapahintulutang kasalukuyang: Neutral point non-epektibong sistema ng saligan: 1.9un / √3; Neutral point grounding system: 1.5un / √3. | |
Paikot-ikot na mga koneksyon at polarity. | Ang pagsuri sa mga koneksyon sa paikot-ikot at polarity ay katulad ng nameplate pagkatapos na palitan ang windings. |
Tandaan: Sa itaas ng electromagnetic potensyal na transpormador configuration ay isang conventional configuration lamang, para lamang sa sanggunian lamang, kung mayroon kang anumang mga katanungan ng produkto, mangyaring huwag mag-atubiling makipag-ugnay sa amin!
