Operasyon panimula para sa CT Analyzer

CT Analyzer Operation pagpapakilala

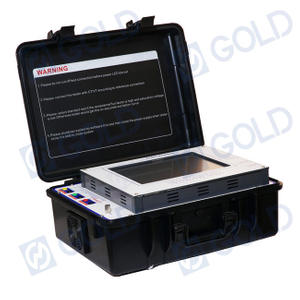

CT Analyzer ay tinatawag din CT parameter analyzer, mianly ginagamit para sa pagsubok ng mga parameter paggulo para sa kasalukuyang transpormer (CT), boltahe transpormer (PT), kabilang ang: mga liko ratio, lumiliko ratio error, polarity, likawin paglaban, ratio at pagkaroon ng mga anggulo checking, ect. CT Analyzer ay isang propesyonal na tool ng pagsubok para sa proteksyon transpormador pag-verify isinama parameter.

Paano upang may kaugnayan sa CT Analyzer?

Ang koneksyon para sa CT analyzer ay napaka-simple. Bago koneksyon, pakibasa

GDVA-405 Automatic Kasalukuyang transpormer at Potensyal transpormer Tester user manual, malaman nagtatrabaho prinsipyo ng transpormador.

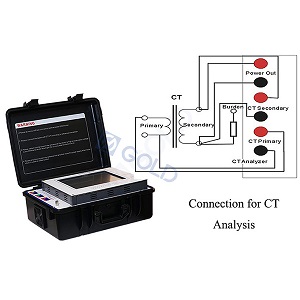

Ito ay madaling maunawaan, pakitingnan ang pati sumusunod na larawan, halimbawa transpormer direktang pagtutol, ang paggulo test conection, lamang na lamang tumingin sa ang paraan ng koneksyon at ang mga pagsubok na prinsipyo.

Paano i-set parapmeter para sa CT Analyzer?

Pagkatapos pagkonekta, ito ay din na kailangan upang i-set bahagyang parameter tulad ng pagsubok boltahe, pagsubok kasalukuyang, at iba pa, na kung saan ay maaaring gamitin upang ipasok ang mga kaukulang interface ng mga setting tulad ng sumusunod:

(1) Ang numero ng linya, ang mga liham, PT numero, paikot-ikot na mga numero ay maaaring ipasok ang mga letra at numero.

(2) Rated pangalawang boltahe: Rated na boltahe sa pangalawang bahagi ng boltahe transpormer.

(3) Antas: Ang antas ng nakapila, may 2 mga opsyon tulad ng P, sumusukat.

(4) Kasalukuyang temperatura: Ang temperatura ng paikot-ikot na temperatura ay karaniwang input, at ang temperatura real time maaaring ipinasok.

(5) Rated dalas: opsyonal na halaga ay: 50 Hz o 60Hz.

(6) Maximum na pagsubok boltahe: Ang pinakamataas na kapangyarihan dalas katumbas na boltahe output sa pamamagitan ng ang aparato sa panahon ng pagsubok.

(7) Maximum test kasalukuyang: ang maximum AC kasalukuyang ng output aparato sa panahon ng pagsubok.

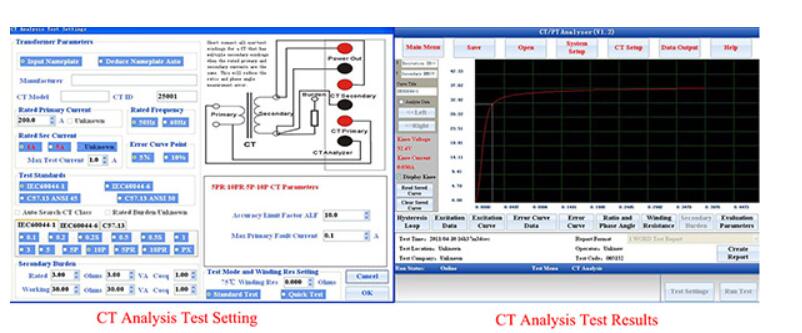

Test Resulta para sa CT Analyzer

Pagkatapos ng pagtatapos ng mga hakbang sa itaas, piliin ang \"Start Test \". Mangyaring huwag i-off ang kapangyarihan sa panahon ng pagsubok. kapag ang kasalukuyang ay relatibong malaki, mayroong isang kasalukuyang tunog sa CT Analyzer, na kung saan ay isang normal na kababalaghan.

Ang mga resulta ng pagsubok ay maaaring maging output o naka-save, at kapangyarihan ay naka-off, at cable ay maaaring alisin, mangyaring tandaan na instrumento ay maaaring nag-iingat sa tuyo na lugar para sa isang mahabang panahon.
