Ano ang pagkakaiba sa pagitan ng resistive boltahe divider at capacitive boltahe divider?

Resistive boltahe divider

Ang panloob na pagtutol ng mataas na boltahe na paglaban ng divider ay purong pagtutol, na may simpleng istraktura, maginhawang paggamit, mataas na kawastuhan at mahusay na katatagan, at malawakang ginagamit. Ang resistive boltahe divider ay hindi angkop para sa pagsukat ng mas mataas na boltahe ng AC, sapagkat nauugnay ito sa pagkakamali, iyon ay, ang impluwensya ng lupa sa kalat-kalat na kapasidad ng mataas na boltahe. Matapos ang pagsusuri sa matematika, ang error ay nauugnay sa ωRC. Ang R ay mas malaki, ang ωRC at error ay magiging mas malaki, at ang dalas ay mas mataas, ang error ay magiging mas malaki din, kaya hindi angkop para sa pagsukat ng AC mataas na boltahe.

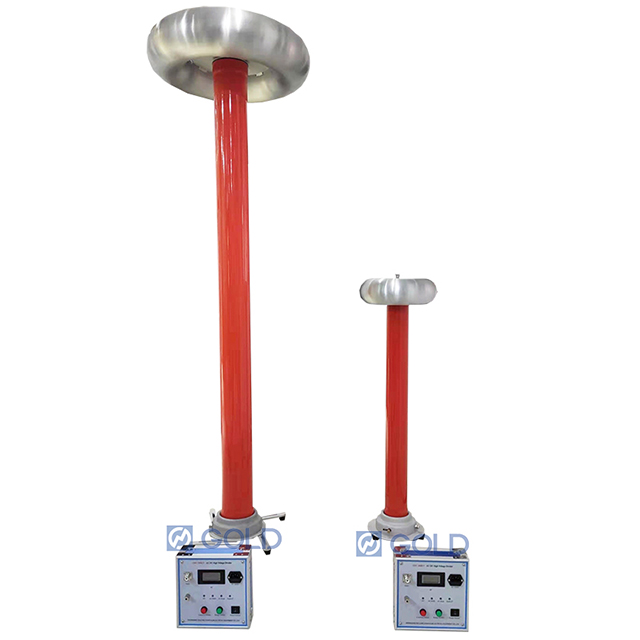

Capacitive boltahe divider

Ang mataas na boltahe na capacitive boltahe divider ay may mas mataas na boltahe na may mas mataas na boltahe kaysa sa ordinaryong resistive boltahe divider at hindi madaling masira. Karaniwang ginagamit ito upang masukat ang AC mataas na boltahe. Gayunpaman, dahil ang halaga ng oras ng pagtugon ng epekto ng dalas ng pagtugon nito ay mas malaki kaysa sa resistive boltahe divider, ginagamit ito nang mas mababa kaysa sa resistive boltahe divider sa pagsukat ng boltahe ng salpok. Para sa pagsukat ng ultra-high salpok na boltahe, ang resistive-capacitive boltahe divider ay madalas na ginagamit upang masukat ang salpok na boltahe. Ang aparato ng serye ng resonance ay gagamitin para sa high-boltahe na AC withstand boltahe na pagsubok, kung gayon ang capacitive boltahe divider ay gagamitin sa serye na resonans. Matapos itong sumasalamin sa reaktor, bubuo ito ng mataas na boltahe, na maaaring magsagawa ng high-boltahe na AC na may pag-iwas sa boltahe na pagsubok sa kagamitan na may mataas na boltahe.

Ang pagkakaiba sa pagitan ng capacitive boltahe divider at resistive boltahe divider ay ang capacitive boltahe divider ay may malakas na kakayahan sa anti-panghihimasok. Ang capacitive boltahe divider ay isang capacitive equipotential na kalasag na boltahe ng divider na uri ng mataas na boltahe ng pagsukat ng boltahe. Pangunahin na ginagamit para sa mataas na boltahe ng pulso, mataas na boltahe ng kidlat, dalas ng dalas ng kuryente ng mataas na boltahe.

Ang kawalan ay ang capacitive boltahe divider ay madaling masira ng mga paga, hindi madaling dalhin, at ang gastos ay mas mataas kaysa sa resistive boltahe divider.
